Description
- Подробная информация о продукте

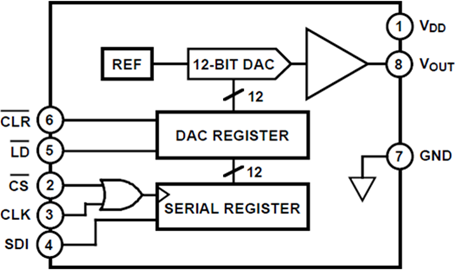

- DAC8512 представляет собой полностью последовательный входной 12-битный цифро-аналоговый преобразователь с выходом по напряжению, предназначенный для работы от одного источника питания +5 В. Он содержит ЦАП, входной сдвиговый регистр и фиксаторы, опорное напряжение и выходной усилитель с полным размахом. Изготовленные по технологии CBCMOS, эти монолитные ЦАП обеспечивают низкую стоимость и простоту использования в системах только с напряжением +5 В.
- Кодирование для DAC8512 является натуральным двоичным кодом, причем старший бит (MSB) загружается первым. Выходной операционный усилитель может качаться до любого из напряжений питания и настроен на диапазон от 0 В до +4,095 В — для разрешения один милливольт на бит. Он способен отводить и подавать ток 5 мА. Встроенный опорный источник с лазерной подстройкой обеспечивает точное выходное напряжение полной шкалы 4,095 В.
- Последовательный интерфейс является высокоскоростным, трехпроводным, совместимым с DSP, с вводом данных (SDI), тактовым сигналом (CLK) и стробированием загрузки (LD). Также имеется вывод выбора микросхемы для подключения нескольких ЦАП.
- Вход CLR устанавливает выход на нулевую шкалу при включении питания или по запросу пользователя. DAC8512 рассчитан на расширенный промышленный диапазон температур (-40°C до +85°C). DAC8512 доступны в пластиковых корпусах DIP и поверхностного монтажа SO-8.
- ### Особенности и преимущества
- Экономия места: корпуса SO-8 или Mini-DIP
- Полный, выход по напряжению с внутренним опорным источником
- 1 мВ/бит при полной шкале 4,095 В
- Работа от одного источника +5 В
- Отсутствие внешних компонентов
- 3-проводной последовательный интерфейс, скорость загрузки данных 20 МГц
- Низкое энергопотребление: 2,5 мВт
DAC8512 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
