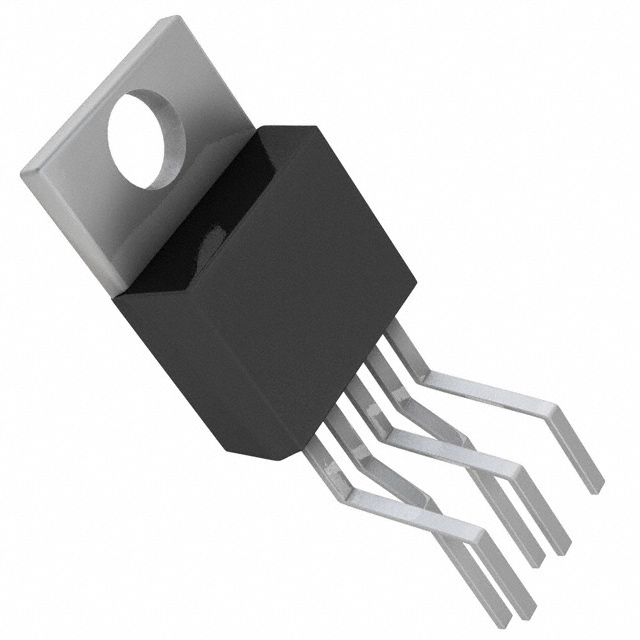

Image is for your reference only,please check specifications for details
- LT1070HVCT - Linear Technology
-
Manufacturer:Linear Technology
-
ManyChip's Part#:MC228497464
-
Category:DC to DC Converter
-
Package:TO-220
-
Datasheet:Datasheet 3D Model
-
Description:DC-DC преобразователь, вход 3–60 В, неинвертирующий/инвертирующий/повышающий/понижающий, один выход 1.244–60 В, ток 11 А, мощность 100 Вт, 5 выводов (5 + теплоотвод), корпус TO-220
-
Stock Locations:
-
Availability:221 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 7.39
Updated at 20/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- ОПИСАНИЕ
- Микросхемы LT®1070/LT1071 представляют собой монолитные высокомощные импульсные стабилизаторы напряжения. Они могут работать во всех стандартных топологиях преобразователей, включая понижающую, повышающую, обратноходовую, прямоходовую, инвертирующую и топологию «Cuk». На кристалле размещены высокотоковый высокоэффективный ключ, а также все схемы генератора, управления и защиты. Интеграция всех функций позволяет изготавливать LT1070/LT1071 в стандартном
- 5-выводном корпусе TO-3 или TO-220. Это делает их чрезвычайно простыми в применении и обеспечивает «защищенную от пробоя» работу, аналогичную работе 3-выводных линейных стабилизаторов.
- ОСОБЕННОСТИ
- ■ Широкий диапазон входных напряжений: от 3 В до 60 В
- ■ Низкий ток покоя: 6 мА
- ■ Встроенный ключ на 5 А (2,5 А для LT1071)
- ■ Требуется очень мало внешних компонентов
- ■ Встроенная защита от перегрузок
- ■ Работает практически во всех импульсных топологиях
- ■ В режиме отключения потребляет всего 50 мкА тока питания
- ■ В режиме обратноходового стабилизатора имеет полностью плавающие выходы
- ■ Поставляется в стандартных 5-выводных корпусах
- ■ Возможна внешняя синхронизация (по запросу с завода)
- ОБЛАСТИ ПРИМЕНЕНИЯ
- ■ Источник питания логики 5 В при токе 10 А
- ■ Преобразование 5 В логики в двухполярное питание ±15 В для операционных усилителей
- ■ Сетевой преобразователь мощностью до 200 Вт
- ■ Повышающий преобразователь для батарейного питания
- ■ Инвертор напряжения (+ в –) или (– в +)
- ■ Полностью плавающие многоканальные выходы
- ■ Для применений с меньшими токами см. LT1072
LT1070HVCT Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Through Hole |
| Number of Pins | 5 Pin |
| Case/Package | TO-220 |
| Supply Voltage (DC) | 60.0V (max) |
| Number of Outputs | 1 Output |
| Show | |
| Product Lifecycle Status | Unknown |
| Packaging | Bulk |
| RoHS | Non-Compliant |
| Lead-Free Status | Contains Lead |
