Description
- ОПИСАНИЕ

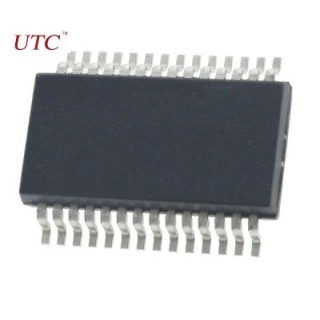

- В качестве интегральной схемы для переключения голосовых сигналов в виде динамика-телефона UTC MC34118 включены необходимые усилители, аттенюаторы, детекторы уровня и алгоритмы управления. Для формирования внутренней схемы UTC MC34118 предусмотрен внутренний усилитель микрофона с регулируемым коэффициентом усиления и функцией мутинга, внутренние аттенюаторы передачи и приема (работающие в комплементарном режиме), детекторы уровня как на входе, так и на выходе обоих аттенюаторов, а также мониторы фонового шума как для канала передачи, так и для канала приема. Долготональный сигнал может быть подавлен с помощью цепи монитора фонового шума при приеме благодаря детектору долотонального сигнала. Кроме того, имеются два усилителя линейного тракта, которые могут использоваться для формирования гибридной сети в сочетании с внешним соединительным трансформатором. Высокопроходящий фильтр может применяться для других фильтровальных задач, в частности для отсечки шумов частоты 60 Гц в канале приема. UTC MC34118, потребляющий обычно 5 мА, может работать от источника питания или же питаться от телефонной линии.
- ОСОБЕННОСТИ
- Диапазон усиления аттенюатора: 52 дБ (между каналами передачи и приема)
- Для приложений с линейным питанием: низковольтная работа в диапазоне 3–6,5 В
- Для повышения чувствительности: сенсорное восприятие сигнала по четырем точкам
- Для каналов передачи и приема: мониторы фонового шума
- Внешние резисторы позволяют настроить коэффициент усиления усилителя микрофона
- Функция мутинга включена
- Отключение чипа: активная или режим ожидания
- При наличии долотонального сигнала: детектор долотонального сигнала для блокировки режима бездействия при приеме
MC34118 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SDIP-28 |
| Supply Voltage | 3.5V ~ 6.5V |
| Show | |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
