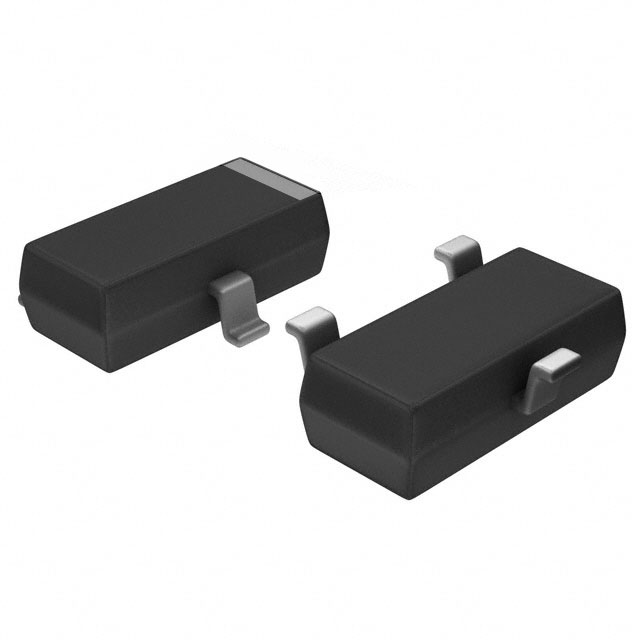

PESD2CAN NXP Semiconductors - Line Conditioners,Surge Protectors,and UPS

Image is for your reference only,please check specifications for details

PESD2CAN - NXP Semiconductors
Manufacturer:
NXP Semiconductors
ManyChip's Part#:
MC17816790
Category:
Line Conditioners,Surge Protectors,and UPS
Package:
SOT-23-3
Datasheet:
Datasheet 3D Model
Description:
Электростатический защитный TVS-диод PESD2CAN от NXP — это диод для защиты CAN-шины в 3-контактном SOT-23-пакете. Этот компонент разработан для защиты двух автомобильных линий CAN (Controller Area Network) от повреждений, вызванных ЭСП и другими переходными процессами. PESD2CAN может использоваться как для высокоскоростной CAN-шины, так и для защиты отказоустойчивых CAN-шин. * Автомобильный класс AEC-Q101, сертифицирован * Максимальная пиковая импульсная мощность (Ppp) — 230 Вт при токе импульса tp=8/20 мкс * Низкое клампинговое напряжение (VCL) — 41 В при токе Ipp=5 А * Ультранизкий ток утечки (IRM) — менее 1 нА * Защита от ЭСП до 30 кВ согласно стандарту IEC 61000-4-2 уровень 4 (ЭСП) * Номинальный пиковый импульсный ток (Ippm) — 5 А согласно стандарту IEC 61000-4-5 (скачок) при токе импульса tp=8/20 мкс * Реверсивное напряжение стояния (Vrwm) — 24 В * Емкость диода (Cd) — 25 пФ при частоте 1 МГц и напряжении VR=0 В * Диапазон температур окружающей среды: от -55 °C до 150 °C * Напряжение пробоя (Vbr) — 28 В при токе IR=1 мА
Stock Locations:
Availability:
10,196 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.16

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Предохранительный диод PESD2CAN от NXP является защитным диодом для шины CAN, выполненным в корпусе SOT-23 с тремя выводами. Этот компонент разработан для защиты двух автомобильных линий шины CAN (Controller Area Network) от повреждений, вызванных ЭСД и другими переходными процессами. PESD2CAN может использоваться как для высокоскоростной шины CAN, так и для защиты шины CAN с функцией отказоустойчивости.
Квалификация по стандарту AEC-Q101 для автомобильных применений
Максимальная пиковая импульсная мощность (Ppp) — 230 Вт при tP = 8/20 мкс
Низкое напряжение зажима (VCL) — 41 В при токе Ipp = 5 А
Ультра низкий ток утечки (IRM) — менее 1 нА
Защита от ЭСД до 30 кВ в соответствии со стандартом IEC 61000-4-2 уровня 4 (ЭСД)
Номинальный пиковый импульсный ток (Ippm) — 5 А в соответствии со стандартом IEC 61000-4-5 (перепады напряжения) при tP = 8/20 мкс
Напряжение обратного стояния (Vrwm) — 24 В
Емкость диода (Cd) — 25 пФ при частоте 1 МГц и напряжении VR = 0 В
Диапазон температур окружающей среды: от -55 °C до 150 °C
Напряжение пробоя (Vbr) — 28 В при токе IR = 1 мА

Show

PESD2CAN Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	3 Pin
Case/Package	SOT-23-3
Breakdown Voltage	28.0 V
Number of Positions	3 Position
Clamping Voltage	41 V
	Show
Product Lifecycle Status	Unknown
Packaging	Cut Tape (CT)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/12/17
