SPC560D40L1C4E0X ST Microelectronics - Microcontroller, MCU IC

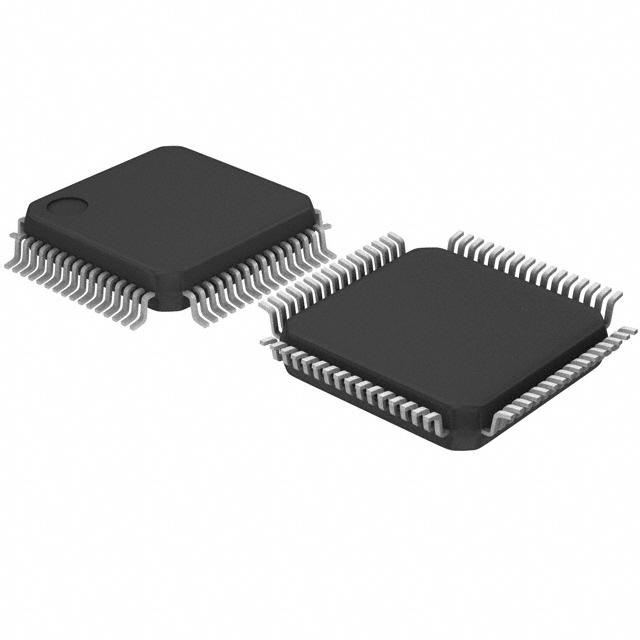

Image is for your reference only,please check specifications for details

SPC560D40L1C4E0X - ST Microelectronics
Manufacturer:
ST Microelectronics
ManyChip's Part#:
MC157792200
Category:
Microcontroller, MCU IC
Package:
LQFP-64
Datasheet:
Datasheet 3D Model
Description:
Микроконтроллер 32-бит SPC560D40x, e200 RISC, 256 КБ Flash, 3,3 В / 5 В, автомобильный, корпус 64-LQFP, лента и бобина
Stock Locations:
Availability:
310 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 4.93

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Эти 32-битные автомобильные микроконтроллеры представляют собой семейство систем на кристалле (SoC), предназначенных для создания основы для разработки нового поколения центральных контроллеров кузова, интеллектуальных распределительных коробок, передних модулей, периферийных систем кузова, а также приложений управления дверями и сиденьями.
Это семейство входит в серию интегрированных автомобильных микроконтроллеров нового поколения на базе технологии Power Architecture, разработанных специально для встраиваемых приложений.
Передовое и экономичное ядро главного процессора e200z0h данного семейства автомобильных контроллеров соответствует технологии Power Architecture и реализует только APU (вспомогательный блок обработки) с VLE (кодированием переменной длины), что обеспечивает повышенную плотность кода. Оно работает на частоте до 48 МГц и обеспечивает высокопроизводительную обработку, оптимизированную для низкого энергопотребления. Ядро использует существующую инфраструктуру разработки устройств Power Architecture и поддерживается программными драйверами, операционными системами и конфигурационным кодом для упрощения реализации пользовательских решений.
Платформа устройства имеет одноуровневую иерархию памяти и может поддерживать широкий спектр встроенной статической оперативной памяти (SRAM) и внутренней флэш-памяти.
**Основные характеристики**
Высокопроизводительный процессор e200z0h с частотой до 48 МГц
32-разрядный процессор на базе технологии Power Architecture®
Кодирование переменной длины (VLE)
Память
До 256 КБ кодовой флэш-памяти с ECC
До 64 (4x16) КБ флэш-памяти данных с ECC
До 16 КБ SRAM с ECC
Прерывания
16 уровней приоритета
Немаскируемое прерывание (NMI)
До 38 внешних прерываний, включая 18 линий пробуждения
16-канальный eDMA
GPIO: 45 (LQFP64), 79 (LQFP100)
Таймерные блоки
4-канальные 32-разрядные таймеры периодических прерываний
4-канальный 32-разрядный модуль системного таймера
Сторожевой таймер системы
32-разрядный таймер реального времени
16-разрядные счетчики для управления вводом/выводом по временным меткам
До 28 каналов с ШИМ/MC/IC/OC
5 независимых счетчиков
27 каналов с возможностью запуска АЦП
12-разрядный аналого-цифровой преобразователь (АЦП) с поддержкой до 33 каналов
До 61 канала при внешнем мультиплексировании
Индивидуальные регистры преобразования
Блок перекрестного запуска (CTU)
Выделенный диагностический модуль для освещения
Усовершенствованная генерация ШИМ
Диагностика по временным меткам
Измерения АЦП, синхронизированные с ШИМ
Интерфейсы связи
1 интерфейс FlexCAN (2.0B активный) с 32 буферами сообщений
3 LINFlex/UART, 1 с поддержкой DMA
2 DSPI
Генерация тактовых сигналов
Быстрый внешний кварцевый генератор от 4 до 16 МГц
Быстрый внутренний RC-генератор на 16 МГц
Медленный внутренний RC-генератор на 128 кГц
Управляемый программно FMPLL
Блок контроля тактовой частоты
Всесторонние возможности отладки
Nexus1 на всех корпусах
Nexus2+ доступен на эмуляционном устройстве (SPC560B64B2-ENG)
Встроенный загрузчик по CAN/UART
Возможности низкого энергопотребления
Несколько конфигураций режима пониженного энергопотребления
Сверхнизкое энергопотребление в режиме ожидания с RTC, SRAM и мониторингом CAN
Схемы быстрого пробуждения
Одиночное питание 5 В или 3,3 В
Рабочий диапазон температур окружающей среды от -40 до 125 °C

Show

SPC560D40L1C4E0X Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Number of Pins	64 Pin
Case/Package	LQFP-64
RAM Memory Size	16K x 8
Number of ADCs	1 ADC
Operating Temperature (Max)	125 ℃
Operating Temperature (Min)	-40 ℃
	Show
Operating Temperature	-40℃ ~ 125℃ (TA)
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status
ECCN Code	3A991A2
