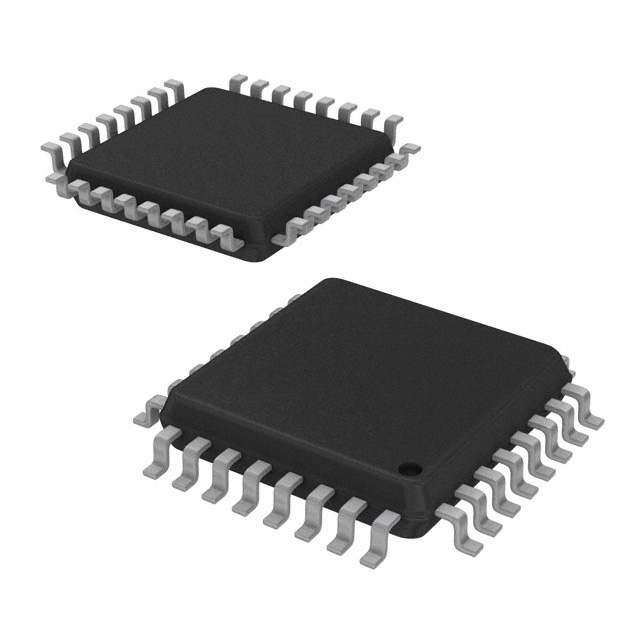

Image is for your reference only,please check specifications for details

STM8S103K3T6 - ST Microelectronics
Manufacturer:
ST Microelectronics
ManyChip's Part#:
MC1151338712
Package:
LQFP
Datasheet:
Datasheet 3D Model
Description:
Линейка доступа, 8-битный МК STM8S, до 32 Кбайт флэш-памяти, 10-битный АЦП, таймеры, USART, SPI, I²C
Stock Locations:
Availability:
282 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 1.61

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Описание
Микроконтроллеры с 8-битным ядром STM8S103/105 из серии доступа предлагают объем памяти программ от 8 Кбайт до 32 Кбайт.
Все устройства из серии доступа STM8S103/105 обеспечивают следующие преимущества:
● Снижение стоимости системы
– Высокий уровень интеграции системы с внутренними тактовыми генераторами, стороженым таймером и схемой сброса при понижении напряжения
● Производительность и надежность
– Частота тактового сигнала ЦП 16 МГц
– Надежные выводы ввода/вывода, независимые сторожевые таймеры с отдельным источником тактового сигнала
– Система защиты тактового сигнала
● Короткие циклы разработки
– Масштабируемость приложений в рамках общей архитектуры семейства продуктов с совместимыми расположением выводов, картой памяти и модульными периферийными устройствами.
– Полная документация и широкий выбор средств разработки
● Долговечность продукта
– Передовое ядро и периферия, изготовленные по современной технологии
– Семейство продуктов для приложений с напряжением питания от 3,0 В до 5,5 В
Характеристики
Ядро
■ Макс. fЦП: до 16 МГц
■ Передовое ядро STM8 с архитектурой Гарварда и 3-ступенчатым конвейером
■ Расширенный набор команд
Память
■ Память программ: до 32 Кбайт Flash; сохранность данных 20 лет при 85°C после 1 тыс. циклов
■ ОЗУ: до 2 Кбайт
Управление тактовым сигналом, сбросом и питанием
■ Рабочее напряжение от 3,0 до 5,5 В
■ Гибкое управление тактовым сигналом, 4 главных источника тактового сигнала:
– Низкопотребляющий резонаторный кварцевый генератор
– Внешний тактовый вход
– Внутренний RC-генератор 16 МГц
– Внутренний низкопотребляющий RC-генератор 128 кГц
■ Система защиты тактового сигнала с монитором тактового сигнала
■ Управление питанием:
– Режимы пониженного потребления (Ожидание, Активный останов, Останов)
– Индивидуальное отключение тактовых сигналов периферии
■ Постоянно активный, малопотребляющий сброс при включении и сброс при понижении напряжения
Управление прерываниями
■ Вложенный контроллер прерываний с 32 прерываниями
■ До 37 внешних прерываний на 6 векторах
Таймеры
■ 2x 16-битных таймера общего назначения с 2+3 каналами CAPCOM (IC, OC или ШИМ)
■ Расширенный управляющий таймер: 16-битный, 4 канала CAPCOM, 3 комплементарных выхода, вставка мертвого времени и гибкая синхронизация
■ 8-битный базовый таймер с 8-битным предделителем
■ Таймер автоматического пробуждения
■ 2 сторожевых таймера: оконный сторожевой таймер и независимый сторожевой таймер
Интерфейсы связи
■ USART или LINUART с выходом тактового сигнала для синхронной работы, режим смарт-карты, режим IrDA, режим ведущего LIN
■ Синхронный последовательный интерфейс SPI до 8 Мбит/с
■ Интерфейс I2C до 400 Кбит/с
Аналого-цифровой преобразователь (АЦП)
■ 10-битный АЦП с точностью ±1 МЗР, до 10 мультиплексированных каналов, режим сканирования и аналоговый сторожевой таймер
Выводы ввода/вывода
■ До 38 выводов ввода/вывода в корпусе с 48 выводами, включая 9 выходов с высокой нагрузочной способностью
■ Высоконадежная конструкция выводов ввода/вывода, устойчивая к инжекции тока

Show

STM8S103K3T6 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Case/Package	LQFP
	Show
Product Lifecycle Status	Unknown
RoHS	RoHS Compliant
