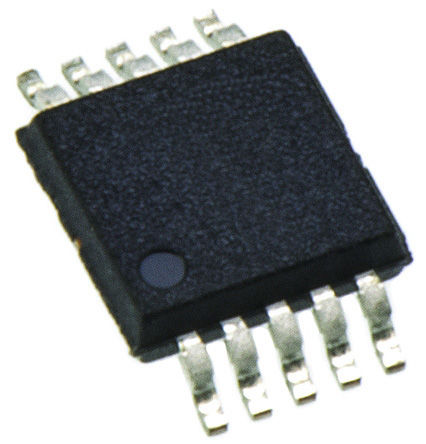

Image is for your reference only,please check specifications for details
- TPS54260DGQ - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC14545650
-
Category:DC-DC Converters
-
Package:PowerPad-MSOP-10
-
Datasheet:Datasheet 3D Model
-
Description:Регулятор понижения напряжения с входным напряжением 3,5 В и выходным напряжением до 60 В, пропускной способностью 2,5 А и частотой коммутации 2,5 МГц. Использует транзистор MOSFET с высоким боксом. Регуляция по току обеспечивает простую внешнюю компенсацию и гибкий выбор компонентов. режим Eco-Mode™ с низким уровнем ряби и пропуском импульсов снижает ток нагрузки до 138 мкА. При использовании порта активации ток отключения снижается до 1,3 мкА при низком уровне этого порта. Устройство имеет внутренний регулятор защиты от недостаточного напряжения UVLO на уровне 2,5 В; этот уровень можно повысить с помощью порта активации. Регулировка начального напряжения выхода осуществляется с помощью порта медленной запуска, который также может быть настроен для последовательной работы устройства. Сигнал Power Good указывает на то, что выходное напряжение находится в диапазоне от 94 до 107% от номинального значения. Широкий диапазон частот коммутации позволяет оптимизировать эффективность и размер внешних компонентов. Функции защиты от перегрузки включают фильтрацию частоты и термальную защиту. * Используется транзистор MOSFET с высоким боксом. * Высокая эффективность при небольшой нагрузке с использованием режима Eco-Mode™. * Операционный ток в состоянии покоя составляет 138 мкА. * Ток отключения — 1,3 мкА. * Частота коммутации — от 100 кГц до 2,5 МГц. * Устройство синхронизируется с внешним часовым сигналом. * Регулируемые параметры медленной запуска и последовательности коммутации. * Сигнал Power Good для обнаружения нормального состояния устройства. * Настраиваемое напряжение UVLO и его хистеризация. * Внутренний с reference-сервом 0,8 В. * Поддержка программного инструмента WEBENCH™. * Экологически чистый продукт без использования Sb/Br. Устройство имеет ограниченную встроенную защиту от электростатических разрядов. При хранении или обработке устройство должно быть соединено в проводящую пену, чтобы предотвратить возникновение электростатических разрядов на MOS-тилах.
-
Stock Locations:
-
Availability:4 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 3.02
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- ТПС54260DGQ — это понижающий регулятор напряжения мощностью 60 В/2,5 А с интегрированным высокопотенциальным МОП-транзистором. Контроль по току обеспечивает простую внешнюю компенсацию и гибкий выбор компонентов. Низкошумный режим с пропусканием импульсов снижает ток регулируемого выходного напряжения без нагрузки до 138 мкА. Используя разъединительный вывод, при низком уровне разъединения ток в отключённом состоянии снижается до 1,3 мкА. Внутренний предел напряжения подавления (UVLO) установлен на 2,5 В, однако его можно увеличить с помощью разъединительного вывода. Рампа запуска выходного напряжения управляется выводом slow-start, который также может быть настроен для последовательности и отслеживания. Сигнал Power Good с открытым стоком указывает на то, что выходное напряжение находится в диапазоне от 94% до 107% от номинального значения. Широкий диапазон частот переключения позволяет оптимизировать эффективность и размеры внешних компонентов. Формирование частоты и термическая защита защищают устройство при перегрузках.
- Высокопотенциальный МОП-транзистор с коэффициентом усиления 200 мР
- Высокая эффективность при небольших нагрузках благодаря режиму Eco-Mode™ с пропусканием импульсов
- Рабочий ток в состоянии покоя: 138 мкА
- Ток в состоянии отключения: 1,3 мкА
- Частота переключения от 100 кГц до 2,5 МГц
- Синхронизация с внешним тактовым сигналом
- Настройка режимов slow-start и sequencing
- Выходные сигналы UV и OV Power Good
- Регулируемое напряжение UVLO и хистерезис
- Внутренний эталон напряжения 0,8 В
- Поддержка программного инструмента WEBENCH™
- Экологичный продукт, без Sb/Br
- Устройство имеет ограниченную встроенную защиту от ЭСП. При хранении или обращении провода следует соединять друг с другом или помещать устройство в проводящую пену, чтобы предотвратить электростатические повреждения затворов МОП-транзисторов.
TPS54260DGQ Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | PowerPad-MSOP-10 |
| Number of Outputs | 1 Output |
| Output Voltage | 0.8V ~ 58V |
| Output Current | 2.5 A |
| Number of Positions | 10 Position |
| Quiescent Current | 138 µA |
| Number of Regulated Outputs | 1 Output |
| Switching Frequency | 2.5 MHz |
| Input Voltage (Max) | 60 V |
| Input Voltage (Min) | 3.5 V |
| Output Voltage (Max) | 15 V |
| Output Voltage (Min) | 800 mV |
| Output Current (Max) | 2.5 A |
| Operating Temperature (Max) | 150 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 3.5 V |
| Input Voltage | 3.5V ~ 60V |
| Show | |
| Size-Length | 3.1 mm |
| Size-Width | 3.1 mm |
| Size-Height | 0.95 mm |
| Operating Temperature | -40℃ ~ 150℃ (TJ) |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
