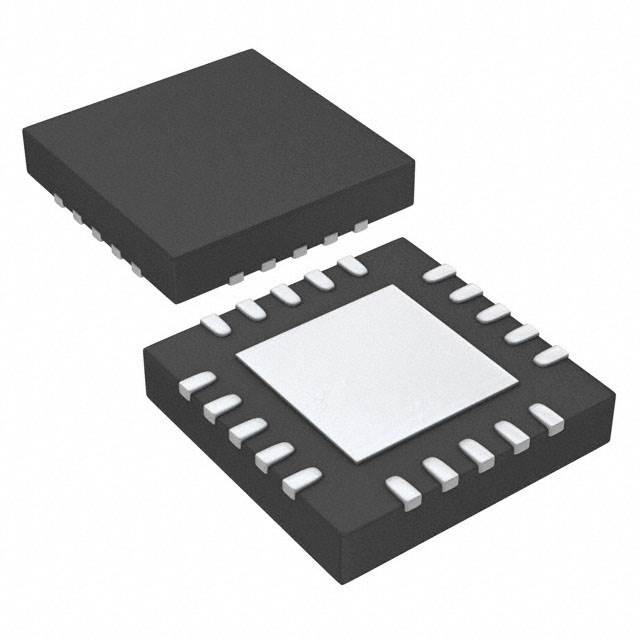

Image is for your reference only,please check specifications for details
- TPS74201RGRT - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC28359767
-
Category:Voltage Regulators
-
Package:VQFN-20
-
Datasheet:Datasheet 3D Model
-
Description:TEXAS INSTRUMENTS TPS74201RGRT – линейный регулятор напряжения с низким уровнем потерь, регулируемый, входное напряжение от 0.8 В до 5.5 В, выходное напряжение от 0.8 В до 3.6 В при силе тока 1.5 А, уровень потери энергии – 55 мВ, корпус типа QFN-20, новый.
-
Stock Locations:
-
Availability:293 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 10.36
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Описание:
- Линейный регулятор напряжения TPS74201 с низким уровнем потерь предоставляет простой в использовании и надежное решение для управления питанием в широком спектре приложений. Функция мягного запуска, подлежащая программированию пользователем, снижает нагрузку на входной источник питания за счет уменьшения емкостного тока при начальном запуске. Функция мягкого запуска является постоянной и подходит для питания различных типов процессоров и ASIC-чипов. Входный сигнал активации и выходной сигнал информации о состоянии питания позволяют легко организовать последовательное работу с внешними регуляторами напряжения. Эта полная гибкость позволяет пользователю настроить решение, соответствующее требованиям последовательности работы FPGA, DSP и других устройств с особенными требованиями к начальному запуску.
- Характеристики:
- Пинок мягкого запуска (SS) обеспечивает линейный процесс запуска с временем нарастания напряжения, заданным внешним конденсатором.
- Точность измерений 1% при различных условиях работы: напряжение входа, нагрузка и температура.
- Поддерживается входное напряжение до 0.9 В с использованием внешнего источника балансировки.
- Выходное напряжение регулируемое от 0.8 В до 3.6 В.
- Низкий уровень потерь: 55 мВ при силе тока 1.5 А (типичный значение).
- Стабильная работа с любым или без емкостным конденсатором на выходе.
- Отличная способность к реагированию на переменные условия работы.
- Доступны в корпусах типа QFN 5 мм × 5 мм × 1 мм и DDPAK-7.
- Функция открытого выхода информации о состоянии питания (5 × 5 QFN).
- Активная функция активации высокого уровня.
- Применение:
- Приложения с использованием FPGA.
- Напряжение внутренних элементов DSP и выходов.
- Приложения после регулировки напряжения.
- Приложения с особенными требованиями к времени начального запуска или последовательности работы.
- Устройства с возможностью перезагрузки и контроля процесса входа-выхода.
TPS74201RGRT Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 20 Pin |
| Case/Package | VQFN-20 |
| Number of Outputs | 1 Output |
| Output Voltage | 0.796V ~ 3.6V |
| Output Current | 1.5 A |
| Number of Positions | 20 Position |
| Quiescent Current | 3.00 mA |
| Output Capacitor Type | Ceramic |
| voltage rating | 55 mV |
| Number of Regulated Outputs | 1 Output |
| Input Voltage (Max) | 5.5 V |
| Input Voltage (Min) | 800 mV |
| Output Voltage (Max) | 3.6 V |
| Output Voltage (Min) | 800 mV |
| Output Current (Max) | 1.5 A |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Accuracy | ±1 % |
| Input Voltage | 5.5 V |
| Show | |
| Operating Temperature | -40℃ ~ 125℃ (TJ) |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | |
| REACH SVHC Compliance Edition | 2016/06/20 |
| ECCN Code | EAR99 |
