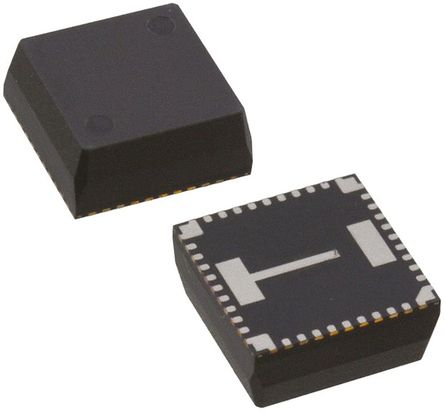

Image is for your reference only,please check specifications for details
- TPS84A20RVQT - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC40887610
-
Category:DC to DC Converter
-
Package:BQFN-42
-
Datasheet:Datasheet 3D Model
-
Description:DC-DC преобразователь, вход 2.95-17 В, понижающий, один выход 0.6-5.5 В, 10 А, 42-выводной B3QFN, T/R
-
Stock Locations:
-
Availability:317 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 781.44
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- TPS84A20RVQT — это простое в использовании синхронное понижающее интегрированное решение по питанию, которое объединяет в низкопрофильном корпусе DC/DC-преобразователь на 10 А с силовыми MOSFET-транзисторами, катушкой индуктивности и пассивными компонентами. Это комплексное решение по питанию позволяет обойтись всего тремя внешними компонентами и исключает необходимость компенсации контура и выбора магнитных элементов. Оно легко припаивается к печатной плате и обеспечивает компактную конструкцию с питанием в точке нагрузки. Достигается эффективность более 95% и отличная способность рассеивать мощность при тепловом сопротивлении 13,3 °C/Вт. TPS84A20 обеспечивает гибкость и набор функций дискретного решения по питанию в точке нагрузки и идеально подходит для питания широкого спектра микросхем и систем.
- Полностью интегрированное решение по питанию обеспечивает малую занимаемую площадь и низкопрофильную конструкцию.
- Поддерживает параллельную работу для увеличения тока.
- Синхронизация с внешним тактовым сигналом.
- Регулируемый плавный пуск.
- Последовательность/отслеживание выходного напряжения.
- Выход сигнала «Питание в норме».
- Программируемая блокировка при пониженном напряжении.
- Защита от перегрузки по току и перегрева на выходе.
- Запуск с предварительным смещением на выходе.
- Регулируемая частота переключения.
- Широкий диапазон регулировки выходного напряжения: от 0,6 до 5,5 В с точностью опорного напряжения 1%.
- Обеспечивает тактовый сигнал со сдвигом фазы 180°.
- Экологичный продукт, не содержащий сурьмы и брома.
TPS84A20RVQT Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 42 Pin |
| Case/Package | BQFN-42 |
| Number of Outputs | 1 Output |
| Output Voltage | 0.6V ~ 5.5V |
| Output Current | 10 A |
| Number of Positions | 42 Position |
| Number of Regulated Outputs | 1 Output |
| Switching Frequency | 200kHz ~ 1.2MHz |
| Topology | Buck |
| Input Voltage (Max) | 17 V |
| Input Voltage (Min) | 2.95 V |
| Output Voltage (Max) | 5.5 V |
| Output Voltage (Min) | 0.6 V |
| Output Current (Max) | 10 A |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage (Min) | 2.95 V |
| Input Voltage | 2.95V ~ 17V |
| Show | |
| Size-Length | 10.15 mm |
| Size-Width | 10.15 mm |
| Size-Height | 4.35 mm |
| Operating Temperature | -40℃ ~ 85℃ (TA) |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
