Description
- Подробности о продукте

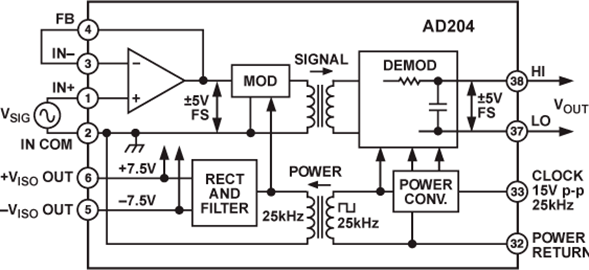

- AD204 — это универсальный изоляционный усилитель с двумя портами, работающий на трансформаторной развязке, который может применяться в широком спектре задач, где входные сигналы необходимо измерять, обрабатывать и/или передавать без гальванической связи. Этот стандартный в отрасли изоляционный усилитель обеспечивает полную функцию изоляции: как сигнальную, так и энергетическую — всё в одном компактном пластиковом корпусе типа SIP или DIP. AD204 питается от внешнего генератора тактовых импульсов, например, рекомендованного драйвера тактового генератора AD246.
- AD204 обеспечивает полную гальваническую развязку между входным и выходным каскадами благодаря внутренней трансформаторной развязке. Полнофункциональный AD204 исключает необходимость использования внешнего преобразователя постоянного тока–постоянного тока, что позволяет проектировщику минимизировать дополнительные затраты на схему и, соответственно, снизить общие расходы на проект и компоненты.
- Конструкция AD204 ориентирована на максимальную гибкость и удобство эксплуатации; в том числе предусмотрено наличие неинвертирующего операционного усилителя на входном каскаде. Устройство оснащено биполярным диапазоном выходного напряжения ±5 В, регулируемым коэффициентом усиления от 1 до 100 В/В, максимальной неточностью линейности ±0,025% (класс K), подавлением режима общего режима (CMR) 130 дБ и потребляет низкое энергопотребление — всего 35 мВт.
- **Области применения**
- Многоканальное сбора данных
- Измерение токовых шунтов
- Управление электродвигателями
- Изоляция процессных сигналов
- Высоковольтный измерительный усилитель
- ### Особенности и преимущества
- Компактный размер: 4 канала на дюйм
- Низкое энергопотребление: 35 мВт
- Высокая точность: максимум ±0,025%
- Неточность линейности (класс K)
- Высокий уровень подавления режима общего режима (CMR): 130 дБ (при коэффициенте усиления 100 В/В)
- Широкая полоса пропускания: 5 кГц при полной мощности
- Высокая изоляция по напряжению: ±2000 В пик
- Непрерывная работа (класс K)
- (Сигнал и питание)
- Изолированные выходы питания
- Неинвертирующий входной усилитель
AD204 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
