Description
- Подробности о продукте

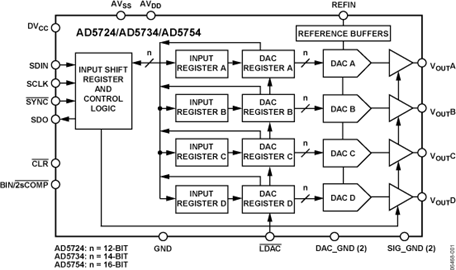

- AD5724/AD5734/AD5754 представляют собой четырехканальные 12-/14-/16-разрядные цифро-аналоговые преобразователи с последовательным вводом и выходом по напряжению. Они работают от однополярного напряжения питания от +4,5 В до +16,5 В или двуполярного напряжения питания от ±4,5 В до ±16,5 В. Номинальный диапазон выходного напряжения полной шкалы программно выбирается из значений +5 В, +10 В, +10,8 В, ±5 В, ±10 В или ±10,8 В. Также предусмотрены встроенные выходные усилители, буферы опорного напряжения и собственная схема управления включением/выключением питания.
- Компоненты обеспечивают гарантированную монотонность, интегральную нелинейность (INL) не более ±16 МЗР, низкий уровень шума и время установления не более 10 мкс.
- AD5724/AD5734/AD5754 используют последовательный интерфейс, работающий на тактовых частотах до 30 МГц, и совместимы со стандартами интерфейсов DSP и микроконтроллеров. Двойная буферизация позволяет одновременно обновлять все ЦАП. Кодирование входного сигнала выбирается пользователем: дополнительный код или смещенный двоичный код для биполярного выхода (в зависимости от состояния вывода BIN/2sComp) и прямой двоичный код для униполярного выхода. Асинхронная функция сброса очищает все регистры ЦАП до выбранного пользователем выхода нулевой шкалы или середины шкалы. Компоненты поставляются в 24-выводном корпусе TSSOP и обеспечивают гарантированные характеристики в промышленном диапазоне температур от –40°C до +85°C.
- **Применение**
- * Промышленная автоматизация
- * Управление сервоприводами с замкнутым контуром, управление технологическими процессами
- * Автомобильные испытания и измерения
- * Программируемые логические контроллеры
- Техническое описание, ред. 0, 08/08
- ### Особенности и преимущества
- Полный четырехканальный 12-/14-/16-разрядный цифро-аналоговый преобразователь (ЦАП)
- Работает от однополярного/двуполярного питания
- Программируемый по программному обеспечению диапазон выходного напряжения
- +5 В, +10 В, +10,8 В, ±5 В, ±10 В, ±10,8 В
- Погрешность INL: не более ±16 МЗР, погрешность DNL: не более ±1 МЗР
- Суммарная нескоректированная погрешность (TUE): не более 0,1% от полной шкалы
- Время установления: не более 10 мкс
- Встроенные буферы опорного напряжения
- Дополнительные функции см. в техническом описании
AD5734 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
