Description
- Подробная информация о продукте

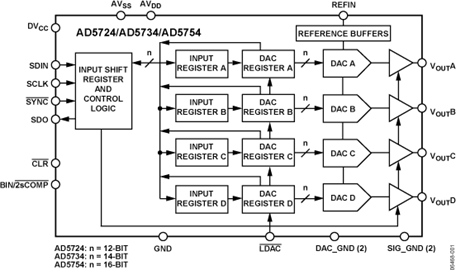

- AD5724/AD5734/AD5754 — это четырёхканальные цифро-аналоговые преобразователи с последовательным входом и выходом напряжения, имеющие 12-, 14- и 16-битный формат. Эти устройства работают от однополюсных или биполярных источников питания в диапазоне от +4,5 В до +16,5 В либо от двуполюсных источников питания в диапазоне от ±4,5 В до ±16,5 В. Номинальный диапазон выходного напряжения может быть выбран программно: +5 В, +10 В, +10,8 В, ±5 В, ±10 В или ±10,8 В. Также в комплект поставки входят интегрированные усилители выхода, резервные буферы и фирменная схема управления включением и выключением питания.
- Детали обеспечивают гарантированную монотонность, максимальную интегральную нелинейность (INL) ±16 бит, низкий уровень шума и максимальное время установления сигнала 10 мкс.
- AD5724/AD5734/AD5754 используют последовательный интерфейс, работающий на тактовых частотах до 30 МГц и совместимый со стандартами интерфейсов DSP и микроконтроллеров. Двойная буферизация позволяет одновременно обновлять все ЦАП. Кодировка входных данных может быть выбрана пользователем в виде двухпользовательского дополнения или смещённого бинарного кода для биполярного выхода (в зависимости от состояния контакта BIN/2sComp), а также в виде прямого бинарного кода для униполярного выхода. Функция асинхронного очищения всех регистров ЦАП позволяет установить выходной сигнал на нулевой или средний масштаб, выбранный пользователем. Детали выпускаются в корпусе TSSOP с 24 выводами и обеспечивают гарантированные характеристики в промышленном температурном диапазоне от −40°C до +85°C.
- *Применение**
- Промышленная автоматизация
- Замкнутое цепное управление сервоприводами, управление процессами
- Автомобильные испытания и измерения
- Программируемые логические контроллеры
- Данные, версия 0, 08.08
- ### Особенности и преимущества
- Полный четырёхканальный ЦАП с 12-, 14- и 16-битным форматом
- Работа от однополюсных/двусполюсных источников питания
- Программируемый по программному обеспечению диапазон выходных значений: +5 В, +10 В, +10,8 В, ±5 В, ±10 В, ±10,8 В
- Ошибка INL: максимум ±16 бит, ошибка DNL: максимум ±1 бит
- Общая неточность без коррекции (TUE): максимум 0,1% FSR
- Время установления: максимум 10 мкс
- Интегрированные резервные буферы
- Дополнительные особенности см. в данных
AD5754 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
