Description
- Сведения о продукте

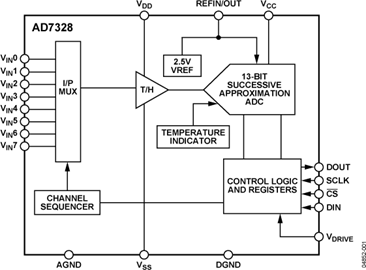

- Микросхема AD7328 представляет собой 8-канальный АЦП последовательного приближения с разрешением 12 бит плюс знак, разработанный на базе процесса iCMOS (промышленный КМОП). iCMOS — это технологический процесс, сочетающий высоковольтные кремниевые компоненты с субмикронным КМОП и комплементарными биполярными технологиями. Он позволяет разрабатывать широкий спектр высокопроизводительных аналоговых ИС, способных работать при напряжении 33 В, в корпусе, который не могло обеспечить ни одно предыдущее поколение высоковольтных компонентов. В отличие от аналоговых ИС, использующих обычные КМОП-процессы, компоненты iCMOS могут принимать биполярные входные сигналы, обеспечивая при этом повышенную производительность, значительно сниженное энергопотребление и уменьшенный размер корпуса.
- Микросхема AD7328 может принимать истинные биполярные аналоговые входные сигналы. AD7328 имеет четыре программно выбираемых диапазона входного сигнала: ±10 В, ±5 В, ±2,5 В и от 0 В до +10 В. Каждый аналоговый входной канал может быть независимо запрограммирован на один из четырех диапазонов. Аналоговые входные каналы AD7328 могут быть запрограммированы как с несимметричным, истинно дифференциальным, так и с псевдодифференциальным входом.
- АЦП содержит внутренний опорный источник напряжением 2,5 В. AD7328 также допускает работу с внешним опорным напряжением. Если на вывод REFIN/OUT подать опорное напряжение 3 В, AD7328 может принимать истинный биполярный аналоговый сигнал ±12 В. Для диапазона входного сигнала ±12 В требуются минимальные напряжения питания VDD и VSS ±12 В. АЦП имеет высокоскоростной последовательный интерфейс, который может работать с пропускной способностью до 1 MSPS.
- *Основные характеристики**
- 1. Микросхема AD7328 может принимать истинные биполярные аналоговые входные сигналы: ±10 В, ±5 В, ±2,5 В, а также однополярные сигналы от 0 В до +10 В
- 2. Восемь аналоговых входов могут быть сконфигурированы как восемь несимметричных входов, четыре истинно дифференциальные пары входов, четыре псевдодифференциальных входа или семь псевдодифференциальных входов
- 3. Последовательный интерфейс с производительностью 1 MSPS. Интерфейс, совместимый с SPI®-/QSPI™-/DSP-/MICROWIRE™.
- 4. Низкое энергопотребление: 30 мВт при максимальной пропускной способности 1 MSPS
- 5. Секвенсор каналов
- ### Возможности и преимущества
- 12-битный (плюс знак) SAR-АЦП
- Истинные биполярные диапазоны входного сигнала
- Программно выбираемые диапазоны входного сигнала: ±10 В, ±5 В, ±2,5 В, от 0 до 10 В
- Восемь аналоговых входных каналов с секвенсором каналов
- Возможность несимметричного, истинно дифференциального и псевдодифференциального аналогового входа
- Высокий входной импеданс аналогового входа
- Низкое энергопотребление: 26 мВт
- Полоса пропускания при полной мощности: >13 МГц
- Внутренний опорный источник 2,5 В
- Высокоскоростной последовательный интерфейс — пропускная способность 1 MSPS
- Для получения информации об эквивалентных устройствах с четырьмя и двумя каналами см. AD7324, AD7322
AD7328 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
