Description
- ОБЩЕЕ ОПИСАНИЕ

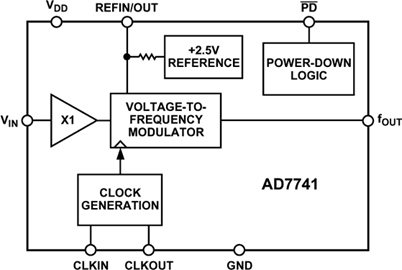

- AD7741/AD7742 представляют собой новое поколение синхронных преобразователей напряжения в частоту (VFC). AD7741 — одноканальная версия в 8-выводном корпусе (SOIC/DIP), а AD7742 — многоканальная версия в 16-выводном корпусе (SOIC/DIP). Для достижения указанных характеристик не требуется подстройка пользователем.
- AD7741 имеет один буферизованный вход, тогда как AD7742 имеет четыре буферизованных входа, которые могут быть сконфигурированы как два полностью дифференциальных входа или три псевдодифференциальных входа. Обе микросхемы содержат встроенный источник опорного напряжения +2,5 В на основе запрещённой зоны, который предоставляет пользователю возможность использовать этот внутренний источник или внешний опорный источник.
- ОСОБЕННОСТИ
- AD7741: один канал с несимметричным входом
- AD7742: два дифференциальных или три псевдодифференциальных входных канала
- Интегральная нелинейность 0,012% при fвых(макс) = 2,75 МГц (AD7742) и при fвых(макс) = 1,35 МГц (AD7741)
- Работа от одного источника питания +5 В
- Буферизованные входы
- Программируемый аналоговый входной каскад
- Встроенный источник опорного напряжения +2,5 В
- Возможность использования внутреннего или внешнего опорного источника
- Ток в режиме Power Down: макс. 35 мА
- Требуется минимальное количество внешних компонентов
- 8-выводные и 16-выводные корпуса DIP и SOIC
- ОБЛАСТИ ПРИМЕНЕНИЯ
- Недорогое аналого-цифровое преобразование
- Изоляция сигналов
AD7741 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
