Description
- Сведения о продукте

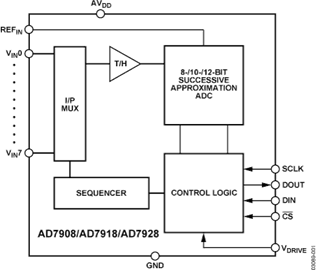

- Микросхемы AD7908/AD7918/AD7928 представляют собой соответственно 8-, 10- и 12-битные высокоскоростные маломощные 8-канальные АЦП последовательного приближения. Приборы работают от одного источника питания напряжением от 2,7 В до 5,25 В и обеспечивают пропускную способность до 1 Мвыб/с. Приборы содержат малошумящий усилитель выборки и хранения с широкой полосой пропускания, который может обрабатывать входные частоты свыше 8 МГц.
- Процесс преобразования и сбора данных управляется с помощью сигнала CS и последовательного тактового сигнала, что позволяет устройству легко взаимодействовать с микропроцессорами или DSP. Входной сигнал дискретизируется по спаду сигнала CS, и в этот же момент начинается преобразование. Данный прибор не имеет задержек конвейера.
- В микросхемах AD7908/AD7918/AD7928 используются передовые схемотехнические решения, позволяющие достичь очень низкой рассеиваемой мощности при максимальной пропускной способности. При максимальной пропускной способности ток потребления AD7908/AD7918/AD7928 составляет не более 2 мА при напряжении питания 3 В; при питании 5 В максимальный ток потребления равен 2,7 мА.
- С помощью настройки регистра управления можно выбрать диапазон аналогового входного сигнала микросхемы: от 0 В до REFIN или от 0 В до 2 × REFIN, с прямым двоичным или дополнительным кодом на выходе. Каждая из микросхем AD7908/AD7918/AD7928 имеет восемь несимметричных аналоговых входов с секвенсором каналов, позволяющим выполнять последовательное преобразование предварительно заданной последовательности каналов.
- Время преобразования для AD7908/AD7918/AD7928 определяется частотой сигнала SCLK, который также используется в качестве главного тактового сигнала для управления преобразованием.
- **Основные особенности**
- 1. Высокая пропускная способность при низком энергопотреблении. Микросхемы AD7908/AD7918/AD7928 обеспечивают пропускную способность до 1 Мвыб/с. При максимальной пропускной способности и напряжении питания 3 В рассеиваемая мощность AD7908/AD7918/AD7928 составляет всего 6 мВт.
- 2. Восемь несимметричных входов с секвенсором каналов. Можно выбрать последовательность каналов, по которой АЦП циклически выполняет преобразование.
- 3. Работа от одного источника питания с функцией VDRIVE. Микросхемы AD7908/AD7918/AD7928 работают от одного источника питания напряжением от 2,7 В до 5,25 В. Функция VDRIVE позволяет подключать последовательный интерфейс непосредственно к системам с процессорами с питанием 3 В или 5 В независимо от напряжения AVDD.
- 4. Гибкое управление энергопотреблением и скоростью последовательного тактового сигнала. Скорость преобразования определяется последовательным тактовым сигналом, что позволяет уменьшить время преобразования за счет увеличения скорости последовательного тактового сигнала. Приборы также имеют различные режимы отключения для максимальной эффективности энергопотребления при меньших скоростях передачи данных. При полном отключении ток потребления не превышает 0,5 мкА.
- 5. Отсутствие задержки конвейера. Приборы представляют собой стандартный АЦП последовательного приближения с точным управлением моментом выборки через вход CS и однократным управлением преобразованием.
- ### Возможности и преимущества
- Высокая пропускная способность: 1 Мвыб/с
- Характеристики гарантируются при AVDD от 2,7 В до 5,25 В
- Низкое энергопотребление:
- 6,0 мВт макс. при 1 Мвыб/с и напряжении питания 3 В
- 13,5 мВт макс. при 1 Мвыб/с и напряжении питания 5 В
- Восемь (несимметричных) входов с секвенсором
- Широкая полоса пропускания входа: AD7928, минимальное значение SINAD 70 дБ при частоте входного сигнала 50 кГц
- Гибкое управление энергопотреблением и скоростью последовательного тактового сигнала
- Отсутствие задержек конвейера
- Высокоскоростной последовательный интерфейс, совместимый с SPI®/QSPI™/MICROWIRE™/DSP
AD7918 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
