Description
- Сведения о продукте
- AD8352 — это высокопроизводительный дифференциальный усилитель, оптимизированный для применения в радиочастотных и промежуточно-частотных диапазонах. Он обеспечивает SFDR более 80 дБ на частотах до 200 МГц и 65 дБ за пределами 500 МГц, что делает его идеальным драйвером для высокоскоростных аналого-цифровых преобразователей (АЦП) с разрядностью от 12 до 16 бит.

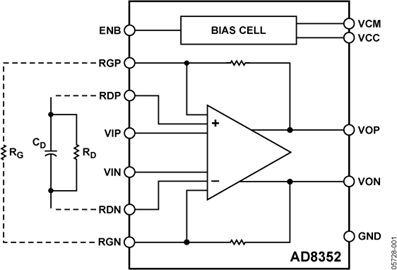

- В отличие от других широкополосных дифференциальных усилителей, AD8352 имеет буферы, изолирующие резистор задания усиления (RG) от входных сигналов. В результате AD8352 сохраняет постоянное входное сопротивление 3 кОм для усиления от 3 дБ до 25 дБ, упрощая согласование и требования к входному драйверу. AD8352 имеет номинальное дифференциальное выходное сопротивление 100 Ом.
- Прибор оптимизирован для широкополосной работы с низким уровнем искажений на частотах выше 500 МГц. Эти свойства в сочетании с широким диапазоном регулировки усиления делают его усилителем выбора для универсальных применений в ПЧ- и широкополосных трактах, где критичны низкие искажения, шум и потребляемая мощность. Он идеально подходит для управления не только АЦП, но также смесителями, диодными аттенюаторами на pin-диодах, ПАВ-фильтрами и многозвенными дискретными устройствами. Прибор выпускается в компактном корпусе LFCSP размером 3 мм × 3 мм с 16 выводами и работает в диапазоне температур от –40 °C до +85 °C.
- **Применение**
- * Дифференциальные драйверы АЦП
- * Преобразование несимметричного сигнала в дифференциальный
- * Усилительные каскады для РЧ/ПЧ
- * Согласование с ПАВ-фильтрами
- ### Особенности и преимущества
- Полоса пропускания на уровне −3 дБ: 2,2 ГГц (AV = 10 дБ)
- Регулировка усиления одним резистором: 3 дБ < AV < 25 дБ
- Регулировка искажений одним резистором и конденсатором
- Входное сопротивление: 3 кОм, не зависит от усиления (AV)
- Дифференциальный или несимметричный вход, дифференциальный выход
- Малошумящий входной каскад: 2,7 нВ/√Гц, приведенный ко входу при AV = 10 дБ
- Низкий уровень широкополосных искажений:
- 10 МГц: −86 дБн HD2, −82 дБн HD3
- 70 МГц: −84 дБн HD2, −82 дБн HD3
- 190 МГц: −81 дБн HD2, −87 дБн HD3
- OIP3: 41 дБм на частоте 150 МГц
- Скорость нарастания: 8 В/нс
- Быстрое установление и восстановление после перегрузки за 2 нс
- Дополнительные характеристики см. в техническом описании
AD8352 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
