Description
- Подробности о продукте

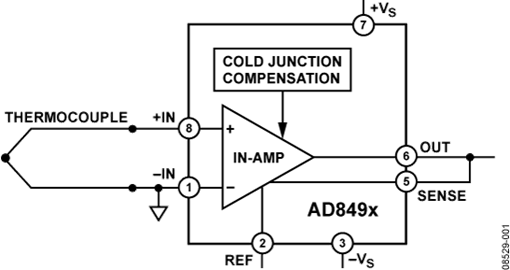

- AD8494/AD8495/AD8496/AD8497 — это прецизионные измерительные усилители с компенсаторами холодного соединения термопар, реализованные на одном интегральном кристалле. Они формируют высокий выходной сигнал (5 мВ/°C) непосредственно с термопары, сочетая эталонную точку льда с предварительно откалиброванным усилителем. Эти устройства могут использоваться как автономные термометры либо в качестве контроллеров заданного значения с переключаемым выходным сигналом, поддерживая как фиксированное, так и дистанционное управление заданным значением.
- AD8494/AD8495/AD8496/AD8497 могут питаться от однополярного источника питания (менее 3 В) и измерять температуру ниже 0 °C за счёт смещения опорного входа. Для минимизации самонагрева устройство AD849x без нагрузки обычно потребляет общий ток питания около 180 мкА, однако при этом способно выдавать ток до ±5 мА на нагрузку.
- Модели AD8494 и AD8496 предварительно откалиброваны методом лазерной тримминговой коррекции на уровне пластин, чтобы соответствовать характеристикам термопар типа J (железо–константан); модели AD8495 и AD8497 откалиброваны для термопар типа K (хромель–алюмел). Оптимальный диапазон температур окружающей среды для каждого варианта указан в таблице 1 данных.
- AD8494/AD8495/AD8496/AD8497 допускают широкий диапазон напряжений питания. При однополярном питании 5 В выходной сигнал 5 мВ/°C позволяет устройствам охватить почти 1000 °C диапазона температур термопары.
- AD8494/AD8495/AD8496/AD8497 совместимы с источниками питания 3 В, что обеспечивает их прямое подключение к АЦП с низким уровнем питания. Кроме того, они могут работать при напряжении до 36 В в промышленных системах, требующих широкого диапазона общего режима входного сигнала.
- **Основные преимущества продукта**
- **
- 1. Полная система кондиционирования сигнала термопары, выполненная методом лазерной тримминговой коррекции на одном интегральном кристалле.
- 2. Гибкая распиновка выводов позволяет использовать устройство как контроллер заданного значения или как автономный термометр по шкале Цельсия.
- 3. Защищённые входы выдерживают разряды ESD до 4 кВ и обеспечивают защиту от перенапряжений (OVP) до ±25 В относительно питания.
- 4. Дифференциальные входы подавляют шумы общего режима на проводах термопары.
- 5. Напряжение опорного входа можно смещать, что позволяет измерять температуру 0 °C даже при однополярном питании.
- 6. Выпускается в компактном 8-выводном корпусе MSOP, полностью соответствующем требованиям RoHS.
- **
- Применение
- **
- Измерение температуры термопарами типа K
- Контроллер заданного значения
- Термометр по шкале Цельсия
- Универсальный компенсатор холодного соединения
- Измерение температуры бытовой техники (духовки, варочные поверхности)
- Датчик температуры выхлопных газов
- Датчик температуры каталитического нейтрализатора
- > ### Особенности и преимущества
- Низкая стоимость и простота использования
- Предварительно откалиброваны для термопар типа K
- Внутренняя компенсация холодного соединения
- Высокоимпедансный дифференциальный вход
- Автономный термометр с выходным сигналом 5 мВ/°C
- Опорный вход позволяет регулировать смещение
- Обнаружение обрыва термопары
- Дополнительные функции см. в техническом описании.
AD8495 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
