- AD8602 - Analog Devices
-
Manufacturer:Analog Devices
-
ManyChip's Part#:MC160049867
-
Package:SOIC
-
Datasheet:Datasheet 3D Model
-
Description:Точность CMOS однотактные операционные усилители с одно-поступательным питанием и широким диапазоном входных и выходных сигналов
-
Stock Locations:
-
Availability:244 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 02/11/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Подробная информация о продукте
- AD8601, AD8602 и AD8604 — это однотактные, двухтактные и четырёхтактные усилители с широким диапазоном входных и выходных сигналов, работающие на одно питание, которые обладают очень низким напряжением смещения и широкой полосой пропускания сигнала. Эти усилители используют новую запатентованную технологию подгонки, которая обеспечивает превосходные характеристики без необходимости лазерной подгонки. Все устройства полностью заданы для работы на одном питании от 3 В до 5 В.
- Сочетание низких уровней смещения, крайне низких токов смещения входного сигнала и высокой скорости делает эти усилители универсальными для множества различных применений. Фильтры, интеграторы, диодные усилители, шунтовые датчики тока и датчики с высоким импедансом получают значительную пользу благодаря совокупности этих характеристик. Аудио- и другие приложения в области переменного тока выигрывают от широкой полосы пропускания и низкой искажённости. Для наиболее экономичных применений модели D предлагают такие же характеристики по переменному току, но с более низкой точностью по постоянному току и по более доступной цене.
- Применение этих усилителей включает аудиоусилитель для портативных устройств, портативных гарнитур для телефонов, сканеров штрих-кодов, портативных измерительных приборов, систем управления PA для мобильных устройств, а также многополюсных фильтров.
- Возможность сдвигать выходные и входные сигналы до уровня рельса позволяет конструкторам использовать эти усилители для буферизации CMOS ADC, DAC, ASIC и других устройств с широким диапазоном выходных сигналов в системах с одним питанием.

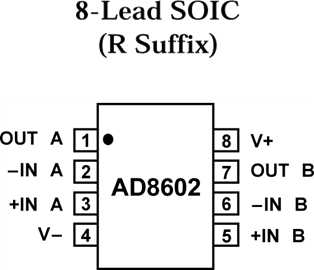

- AD8601, AD8602 и AD8604 рассчитаны на расширенный промышленный температурный диапазон от −40 °C до +125 °C. Однотактный AD8601 выпускается в компактной 5-контактной упаковке SOT-23. Двухтактный AD8602 доступен в 8-контактных упаковках MSOP и 8-контактных узких поверхностных упаковках SOIC. Четырёхтактный AD8604 выпускается в 14-контактных упаковках TSSOP, 14-контактных SOIC и 16-контактных QSOP.
- ### Особенности и преимущества
- Низкое напряжение смещения: максимум 500 мкВ
- Работа на одном питании: от 2,7 В до 5,5 В
- Низкий ток питания: 750 мкА/усилитель
- Широкая полоса пропускания: 8 МГц
- Скорость сдвига: 5 В/мкс
- Низкая искажённость
- Отсутствие обратной связи
- Низкий входной ток
- Устойчивость к единичному усилению
AD8602 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOIC |
| 3dB Bandwidth | 8.4 MHz |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
