Description
- Подробная информация о продукте

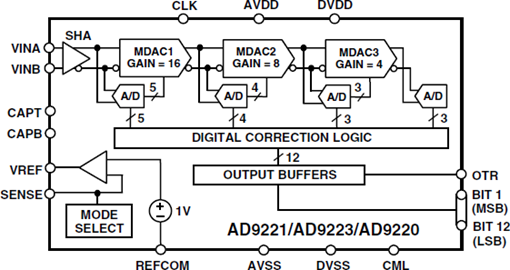

- AD9221, AD9223 и AD9220 представляют собой поколение высокопроизводительных 12-битных аналого-цифровых преобразователей с одним источником питания. Каждое устройство обеспечивает истинную 12-битную линейность и температурный дрейф1, а также характеристики переменного тока не хуже 11,5 бит2. AD9221/AD9223/AD9220 имеют одинаковые интерфейсные опции, корпус и расположение выводов. Таким образом, семейство продуктов обеспечивает возможность выбора компонента с повышением или понижением производительности в зависимости от производительности, частоты дискретизации и энергопотребления. Устройства различаются по указанной частоте дискретизации и энергопотреблению, что отражается на их динамических характеристиках в зависимости от частоты.
- AD9221/AD9223/AD9220 сочетают в себе недорогой высокоскоростной однокристальный КМОП-процесс и новую архитектуру, обеспечивая разрешение и скорость существующих гибридных и монолитных реализаций при доле энергопотребления и стоимости. Каждое устройство представляет собой законченный монолитный АЦП со встроенным высокопроизводительным малошумящим усилителем выборки и хранения и программируемым опорным напряжением. Также можно выбрать внешний источник опорного напряжения в соответствии с требованиями к точности по постоянному току и температурному дрейфу приложения. Устройства используют многоступенчатую дифференциальную конвейерную архитектуру с логикой цифровой коррекции ошибок для обеспечения 12-битной точности при указанных скоростях передачи данных и гарантии отсутствия пропущенных кодов во всем диапазоне рабочих температур.
- Вход AD9221/AD9223/AD9220 обладает высокой гибкостью, что позволяет легко подключаться к системам обработки изображений, связи, медицинским и системам сбора данных. Истинно дифференциальная входная структура позволяет использовать как несимметричные, так и дифференциальные входные интерфейсы выборки с различными диапазонами входных сигналов. Усилитель выборки и хранения (SHA) одинаково хорошо подходит как для мультиплексных систем, переключающих полномасштабные уровни напряжения в последовательных каналах, так и для дискретизации одно канальных входов на частотах до и выше частоты Найквиста. Кроме того, AD9221/AD9223/AD9220 хорошо подходят для систем связи, использующих преобразование с понижением промежуточной частоты, поскольку SHA в дифференциальном режиме входа может достигать отличных динамических характеристик, значительно превышающих указанную частоту Найквиста2.
- Для управления всеми внутренними преобразованиями используется один тактовый вход. Цифровые выходные данные представлены в прямом двоичном формате. Сигнал выхода за диапазон (OTR) указывает на условие переполнения, которое может использоваться со старшим значащим битом для определения переполнения в сторону низкого или высокого уровня.
- ПРИМЕЧАНИЯ:
- 1 За исключением внутреннего опорного напряжения
- 2 Зависит от конфигурации аналогового входа
- ### Особенности и преимущества
- Семейство монолитных 12-битных АЦП
- Члены семейства: AD9221, AD9223 и AD9220
- Гибкие частоты дискретизации:
- 1,5 МГц, 3,0 МГц и 10 МГц
- Низкое энергопотребление:
- 59 мВт, 100 мВт и 250 мВт
- Один источник питания +5 В
- Интегральная нелинейность: 0,5 МЗР
- Дифференциальная нелинейность: 0,3 МЗР
- 70 дБ SNR и 86 дБ SFDR
- Индикатор выхода за диапазон
- 28-SOIC и 28-SSOP
