Description
- Подробности о продукте

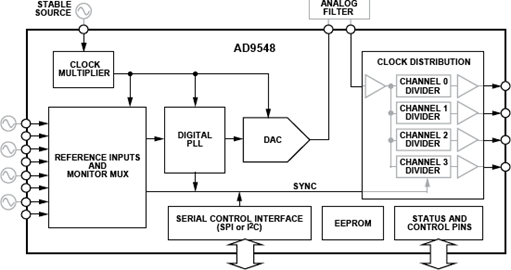

- AD9548 обеспечивает синхронизацию для многих систем, включая синхронные оптические сети (SONET/SDH). AD9548 генерирует выходной тактовый сигнал, синхронизированный с одним из четырех дифференциальных или восьми однополярных внешних опорных сигналов. Цифровой ФАПЧ позволяет снизить временной джиттер или фазовый шум, связанный с внешними опорными сигналами. AD9548 непрерывно генерирует чистый (с низким джиттером) и действительный выходной тактовый сигнал даже при отказе всех опорных сигналов благодаря цифровому контуру и схеме удержания.
- AD9548 работает в промышленном диапазоне температур от −40°C до +85°C.
- **Применение**
- Синхронизация сетей
- Очистка джиттера опорного тактового сигнала
- Синхронизация по 1 импульсу в секунду от GPS
- Тактовые сигналы SONET/SDH до OC-192, включая FEC
- Удержание по Stratum 2, очистка джиттера и управление фазовыми переходными процессами
- Опорные тактовые сигналы Stratum 3E и Stratum 3
- Беспроводные базовые станции, контроллеры
- Кабельная инфраструктура
- Передача данных
- ### Особенности и преимущества
- Поддерживает стабильность Stratum2 в режиме удержания
- Поддерживает переключение опорных сигналов с компенсацией фазы
- Поддерживает безударное переключение опорных сигналов
- Автоматическое/ручное удержание и переключение опорных сигналов
- |
- 4 пары входных опорных выводов, каждая пара настраивается как один дифференциальный вход или как 2 независимых однополярных входа
- Частоты опорных сигналов от 1 Гц до 750 МГц
- Проверка опорных сигналов и контроль частоты (1 ppm)
- Программируемый приоритет переключения опорных сигналов
- Дополнительные функции см. в техническом описании.
- ---|---
AD9548 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
| RoHS | RoHS Compliant |
