Description
- Подробности о продукте

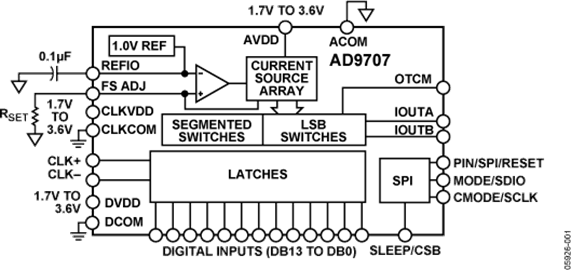

- AD9704/AD9705/AD9706/AD9707 — это семейство четвертого поколения в серии TxDAC высокопроизводительных CMOS цифро-аналоговых преобразователей (ЦАП). Это семейство с совместимыми выводами и разрешением 8/10/12/14 бит оптимизировано для работы при низком энергопотреблении, сохраняя при этом превосходные динамические характеристики. Семейство AD9704/AD9705/AD9706/AD9707 совместимо по выводам с семейством TxDAC-преобразователей AD9748/AD9740/AD9742/AD9744 и специально адаптировано для передающего сигнального тракта систем связи. Все устройства используют одинаковый интерфейс, корпус LFCSP_VQ и распиновку, что обеспечивает возможность выбора компонентов как с более высокими, так и с более низкими характеристиками в зависимости от требований к производительности, разрешению и стоимости. AD9704/AD9705/AD9706/AD9707 обеспечивают исключительные AC и DC характеристики, поддерживая частоту обновления до 175 МССП.
- Широкий диапазон питания от 1,7 В до 3,6 В и низкое энергопотребление устройств AD9704/AD9705/AD9706/AD9707 делают их идеальными для портативных и маломощных приложений.
- Энергопотребление AD9704/AD9705/AD9706/AD9707 можно снизить до 15 мВт, с небольшой потерей в производительности, уменьшив ток полной шкалы на выходе. Кроме того, режим выключения снижает потребляемую мощность в режиме ожидания примерно до 2,2 мВт.
- AD9704/AD9705/AD9706/AD9707 оснащены дополнительным последовательным периферийным интерфейсом (SPI®), который предоставляет более высокий уровень программирования для повышения производительности ЦАП. Регулируемый выход с общим режимом позволяет легко интегрироваться с другими компонентами, требующими уровня общего режима от 0 В до 1,2 В.
- Для создания полноценного монолитного решения ЦАП были интегрированы входные триггеры с фронтальным触发ом и температурно-компенсированный эталонный источник напряжения на основе запрещённой зоны с напряжением 1,0 В. Цифровые входы поддерживают логические уровни CMOS 1,8 В и 3,3 В.
- **Основные преимущества продукта**
- 1. Совместимость по выводам. Линейка TxDAC®-преобразователей AD9704/AD9705/AD9706/AD9707 совместима по выводам с линейкой TxDAC AD9748/AD9740/AD9742/AD9744 (корпус LFCSP_VQ).
- 2. Низкое энергопотребление. Полностью CMOS-основанный ЦАП работает от одного источника питания от 3,6 В до 1,7 В, потребляя 50 мВт при 3,3 В и 12 мВт при 1,8 В. Ток полной шкалы ЦАП можно уменьшить для дальнейшего снижения энергопотребления. Для периодов простоя предусмотрены режимы сна и выключения питания.
- 3. Самокалибровка. Самокалибровка обеспечивает реальные показатели INL и DNL на уровне 14 бит в модели AD9707.
- 4. Поддержка кодирования данных в формате дополнительного двоичного кода и прямого двоичного кода.
- 5. Гибкий вход тактового сигнала. Выбор между высокоскоростным однорежимным и дифференциальным CMOS-входом тактового сигнала позволяет работать на частоте преобразования до 175 МССП.
- 6. Конфигурация устройства. Устройство можно настроить путём подключения выводов, а управление через SPI обеспечивает ещё более гибкую настройку.
- 7. Простое подключение к другим компонентам. Регулируемый выход с общим режимом облегчает интеграцию с другими элементами сигнальной цепи, работающими с уровнями общего режима от 0 В до 1,2 В.
- 8. Встроенный эталонный источник напряжения. AD9704/AD9705/AD9706/AD9707 включают температурно-компенсированный эталонный источник напряжения на основе запрещённой зоны с напряжением 1,0 В.
- 9. Промышленный стандартный 32-выводный корпус LFCSP_VQ.
- ### Особенности и преимущества
- Частота обновления 175 МССП
- Низкое энергопотребление в рамках совместимости по выводам
- Семейство продуктов TxDAC
- Низкое энергопотребление
- 12 мВт при 80 МССП, 1,8 В
- 50 мВт при 175 МССП, 3,3 В
- Широкий диапазон питания: от 1,7 В до 3,6 В
- SFDR по отношению к частоте Найквиста
- AD9707: 84 дБc при выходе 5 МГц
- AD9707: 83 дБc при выходе 10 МГц
- AD9707: 75 дБc при выходе 20 МГц
- Регулируемые токи полной шкалы: от 1 мА до 5 мА
- Встроенный эталонный источник напряжения 1,0 В
- Цифровой интерфейс, совместимый с CMOS
- Выход с общим режимом: регулируемый от 0 В до 1,2 В
- Режим выключения питания <2 мВт при 3,3 В (управление через SPI)
- Самокалибровка
- Компактный 32-выводный корпус LFCSP_VQ, соответствующий требованиям RoHS
AD9707 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
