Description
- Подробности о продукте

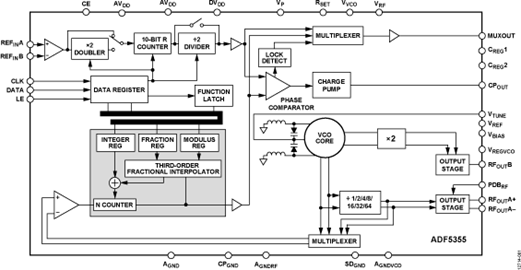

- ADF5355 позволяет реализовать синтезаторы частот на основе фазовой петли (PLL) с дробным или целочисленным делением, при использовании внешнего фильтра петли и внешней опорной частоты. Широкополосная микроволновая конструкция VCO обеспечивает работу в диапазоне от 6,8 ГГц до 13,6 ГГц на одном выходе радиочастотного сигнала (RF). Серия делителей частоты на другом выходе позволяет работать в диапазоне от 54 МГц до 6800 МГц.
- ADF5355 оснащён интегрированным VCO с основной частотой выхода от 3400 МГц до 6800 МГц. Кроме того, частота VCO подключена к цепям деления на 1, 2, 4, 8, 16, 32 или 64, что позволяет генерировать выходные RF-частоты вплоть до 54 МГц. Для приложений, требующих изоляции, выходной каскад RF можно отключить. Функция отключения управляется как через вывод, так и программно.
- Управление всеми регистрами на чипе осуществляется через простой трёхпроводный интерфейс. ADF5355 работает от аналогового и цифрового источников питания в диапазоне от 3,15 В до 3,45 В, а зарядный насос и питание VCO — от 4,75 В до 5,25 В. Также ADF5355 поддерживает аппаратные и программные режимы энергосбережения.
- **Применение**
- Беспроводная инфраструктура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)
- Микроволновые линии связи «точка–точка»/«точка–многоточка»
- Спутники/VSAT
- Испытательное оборудование/измерительные приборы
- Генерация тактовых сигналов
- ### Особенности и преимущества
- Диапазон выходных RF-частот: от 54 МГц до 13 600 МГц
- Синтезатор с дробным делением и синтезатор с целочисленным делением
- Высокое разрешение модулятора — 38 бит
- Работа детектора фазовой частоты (PFD) до 125 МГц
- Работа с опорной частотой до 600 МГц
- Поддержание синхронизации частоты в диапазоне от −40°C до +85°C
- Низкий уровень фазового шума, напряженно-управляемый генератор (VCO)
- Программируемое деление выходной частоты на 1, 2, 4, 8, 16, 32 или 64
- Аналоговое и цифровое питание: 3,3 В
- Зарядный насос и питание VCO: 5,0 В, типичное значение
- Совместимость с логическими уровнями: 1,8 В
- Программируемый двойной предделитель модулятора — 4/5 или 8/9
- Программируемый уровень выходной мощности
- Функция отключения выхода RF
- Аналоговый и цифровой детектор синхронизации
- Поддерживается в инструменте проектирования ADIsimPLL
ADF5355 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
