Description
- Подробности о продукте
- ADP7118 — это линейный регулятор с низким падением напряжения (LDO) на основе КМОП-технологии, работающий при входном напряжении от 2,7 В до 20 В и обеспечивающий выходной ток до 200 мА. Этот LDO с высоким входным напряжением идеально подходит для стабилизации высокопроизводительных аналоговых и смешанных сигнальных цепей, работающих от 20 В до уровней 1,2 В. Благодаря передовой запатентованной архитектуре устройство обеспечивает высокую подавляемость помех питания, низкий уровень шума и отличную реакцию на переходные процессы по линии и нагрузке, при этом требуется лишь небольшой керамический конденсатор на выходе ёмкостью 2,2 мкФ. Шум на выходе регулятора ADP7118 составляет 11 мкВ rms, причём этот показатель не зависит от значения выходного напряжения при фиксированных вариантах 5 В и ниже.
- ADP7118 доступен в 16 фиксированных вариантах выходного напряжения. В наличии из стандартного ассортимента следующие напряжения: 1,2 В (регулируемое), 1,8 В, 2,5 В, 3,3 В, 4,5 В и 5,0 В.
- Дополнительные напряжения, доступные по специальному заказу: 1,5 В, 1,85 В, 2,0 В, 2,2 В, 2,75 В, 2,8 В, 2,85 В, 3,8 В, 4,2 В и 4,6 В.
- Каждое фиксированное выходное напряжение можно корректировать выше исходного заданного значения с помощью внешнего делителя обратной связи. Это позволяет ADP7118 выдавать напряжение от 1,2 В до VIN − VDO с высокой подавляемостью помех питания и низким уровнем шума.
- В корпусах LFCSP и SOIC предусмотрена функция программируемого мягкого пуска, управляемая внешним конденсатором.
- ADP7118 выпускается в компактном 6-выводном корпусе LFCSP размером 2 мм × 2 мм, что делает его не только очень компактным решением, но и обеспечивает превосходные тепловые характеристики для применений, требующих выходного тока до 200 мА при небольших габаритах и низком профиле. Кроме того, ADP7118 доступен в 5-выводном корпусе TSOT и 8-выводном корпусе SOIC.
- **Области применения**
- Регулирование для чувствительных к шуму приложений
- – Цепи АЦП и ЦАП, прецизионные усилители, питание для управления VCO и VTUNE
- Связь и инфраструктурные системы
- Медицинские и здравоохранительные устройства
- Промышленность и измерительные приборы
- Поддерживается инструментом ADIsimPower
- ### Особенности и преимущества
- Низкий уровень шума: 11 мкВ rms, не зависящий от фиксированного выходного напряжения
- Подавляемость помех питания (PSRR): 88 дБ при 10 кГц, 68 дБ при 100 кГц, 50 дБ при 1 МГц; при VOUT ≤ 5 В и VIN = 7 В
- Диапазон входного напряжения: от 2,7 В до 20 В
- Максимальный выходной ток: 200 мА
- Начальная точность: ±0,8%
- Точность в условиях изменения линии, нагрузки и температуры
- ±1,1% при TJ = −40°C…+85°C
- ±1,8% при TJ = −40°C…+125°C
- Низкое падение напряжения: 200 мВ (типично) при токе 200 мА и VOUT = 5 В
- Программируемый пользователем мягкий старт (только в корпусах LFCSP и SOIC)
- Низкий ток покоя: IGROUND = 50 мкА (типично) при отсутствии нагрузки
- Низкий ток отключения: 1,8 мкА при VIN = 5 В, 3,0 мкА при VIN = 20 В
- Стабильная работа при использовании небольшого керамического конденсатора на выходе ёмкостью 2,2 мкФ
- Фиксированные варианты выходного напряжения: 1,8 В, 2,5 В, 3,3 В, 4,5 В и 5,0 В
- Доступно 16 стандартных напряжений в диапазоне от 1,2 В до 5,0 В
- Регулируемый выход от 1,2 В до VIN − VDO; возможно повышение выходного напряжения сверх начального значения
- Прецизионный сигнал включения

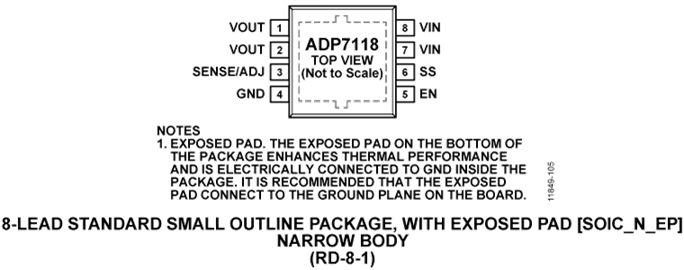

- Корпуса: 2 мм × 2 мм, 6-выводный LFCSP, 8-выводный SOIC, 5-выводный TSOT
ADP7118 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
