Description
- Сведения о продукте

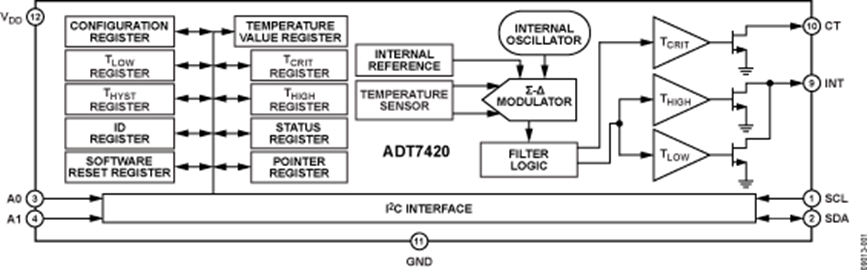

- ADT7420 — это высокоточный цифровой датчик температуры, обеспечивающий исключительную производительность в широком промышленном диапазоне и выпускаемый в корпусе LFCSP размером 4 мм × 4 мм. Он содержит внутренний источник опорного напряжения на запрещённой зоне, датчик температуры и 16-битный АЦП для контроля и оцифровки температуры с разрешением 0,0078 °C. По умолчанию разрешение АЦП установлено на 13 бит (0,0625 °C). Разрешение АЦП — это программируемый пользователем режим, который можно изменить через последовательный интерфейс.
- ADT7420 гарантированно работает при напряжении питания от 2,7 В до 5,5 В. При работе при 3,3 В средний ток потребления обычно составляет 210 мкА. ADT7420 имеет режим отключения, который обесточивает устройство, и обеспечивает ток отключения обычно 2,0 мкА при 3,3 В. ADT7420 рассчитан на работу в диапазоне температур от –40 °C до +150 °C.
- Выводы A0 и A1 доступны для выбора адреса, что даёт ADT7420 четыре возможных адреса I2C. Вывод CT — это выход с открытым стоком, который активируется, когда температура превышает программируемый предельный критический уровень. Вывод INT также является выходом с открытым стоком, который активируется, когда температура превышает программируемый предел. Выводы INT и CT могут работать в режимах компаратора и прерывания по событию.
- **Основные преимущества**
- 1. Простота использования, не требуется калибровка или коррекция пользователем.
- 2. Низкое энергопотребление.
- 3. Отличная долгосрочная стабильность и надёжность.
- 4. Высокая точность для промышленных, контрольно-измерительных и медицинских применений.
- 5. Выпускается в 16-выводном корпусе LFCSP размером 4 мм × 4 мм, соответствующем требованиям RoHS.
- **Применение**
- Замена RTD и термистора
- Компенсация холодного спая термопары
- Медицинское оборудование
- Промышленный контроль и испытания
- Транспортировка и хранение продуктов питания
- Экологический мониторинг и системы отопления, вентиляции и кондиционирования
- Контроль температуры лазерного диода
- ### Характеристики и преимущества
- Высокая производительность
- Точность температуры
- ±0,20 °C от –10 °C до +85 °C при 3,0 В
- ±0,25 °C от –20 °C до +105 °C при напряжении от 2,7 В до 3,3 В
- 16-битное разрешение: 0,0078 °C
- Сверхнизкий температурный дрейф: 0,0073 °C
- Прослеживаемость до NIST или эквивалент
- Быстрое первое преобразование температуры при включении питания за 6 мс
- Простая реализация
- Не требуется калибровка/коррекция температуры пользователем
- Не требуется коррекция линейности
- Низкое энергопотребление
- Энергосберегающий режим 1 выборка в секунду (SPS)
- 700 мкВт при 3,3 В в нормальном режиме
- 7 мкВт при 3,3 В в режиме отключения
- Широкие рабочие диапазоны
- Диапазон температур: от –40 °C до +150 °C
- Диапазон напряжений: от 2,7 В до 5,5 В
- Программируемые прерывания
- Прерывание по критической температуре
- Прерывание по превышению/понижению температуры
- Интерфейс, совместимый с I2C
- 16-выводной корпус LFCSP размером 4 мм × 4 мм, соответствующий требованиям RoHS
ADT7420 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
