Description
- Детали продукта

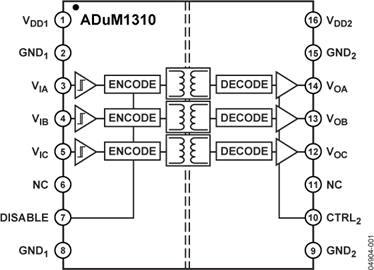

- Микросхемы ADuM131x представляют собой трехканальные цифровые изоляторы на основе технологии _i_Coupler® компании Analog Devices, Inc. Сочетая высокоскоростную КМОП-технологию и монолитную технологию трансформаторов с воздушным сердечником, эти изолирующие компоненты обеспечивают выдающиеся эксплуатационные характеристики, превосходящие альтернативные решения, такие как оптопары.
- Благодаря отказу от использования светодиодов и фотодиодов, устройства _i_Coupler устраняют сложности проектирования, обычно связанные с оптопарами. Типичные проблемы оптопар, связанные с неопределенными коэффициентами передачи тока, максимальной рабочей температурой и влиянием срока службы, устраняются благодаря простым цифровым интерфейсам _i_Coupler и стабильным эксплуатационным характеристикам. Необходимость во внешних драйверах и других дискретных компонентах устраняется с помощью этих продуктов _i_Coupler. Кроме того, устройства _i_Coupler потребляют от одной десятой до одной шестой мощности оптопар при сопоставимых скоростях передачи данных. _i_Coupler также обеспечивает более высокую плотность каналов и больше возможностей для выбора направления каналов.
- Изоляторы ADuM131x обеспечивают три независимых канала изоляции в различных конфигурациях каналов и со скоростями передачи данных до 10 Мбит/с (см. Руководство по заказу). Все модели работают при напряжении питания с любой стороны от 2,7 В до 5,5 В, что обеспечивает совместимость с системами с более низким напряжением, а также позволяет выполнять преобразование уровня напряжения через барьер изоляции. Все продукты позволяют пользователю предварительно задавать состояние выхода по умолчанию при отсутствии питания VDD1 с помощью простого управляющего вывода. В отличие от других альтернатив оптопарам, изоляторы ADuM131x имеют запатентованную функцию обновления, которая обеспечивает корректность по постоянному току при отсутствии переходов входной логики, а также во время включения и выключения питания.
- **Применение**
- Многоканальная изоляция общего назначения
- Изоляция интерфейса SPI / преобразователя данных
- Приемопередатчик RS-232/RS-422/RS-485
- Изоляция промышленных полевых шин
- ### Особенности и преимущества
- Двунаправленная связь
- Преобразование уровней 3 В/5 В
- Входы с триггером Шмитта
- Работа при высокой температуре: 105 °C
- Скорость передачи данных до 10 Мбит/с (NRZ)
- Низкое энергопотребление
- Работа от 5 В
- 1,7 мА на канал (макс.) при
- от 0 до 2 Мбит/с
- 4,0 мА на канал (макс.) при
- от 2 до 10 Мбит/с
- Работа от 3 В
- 1,0 мА на канал (макс.) при скорости от 0 до 2 Мбит/с
- 2,1 мА на канал (макс.) при скорости от 2 до 10 Мбит/с
- Программируемое состояние выхода по умолчанию
- Высокая устойчивость к синфазным переходным помехам: >25 кВ/мкс
- 16-выводной корпус SOIC Wide Body, соответствующий требованиям RoHS
- Внешнее расстояние утечки: 8,1 мм
- Разрешения по безопасности и нормативным требованиям
- Сертификация UL: 2500 В (среднекв.) в течение 1 минуты согласно UL 1577
- Уведомление о приемке компонентов CSA №5A
- Сертификат соответствия VDE
- DIN V VDE V 0884-10
- (VDE V 0884-10): 2006-12
- VIORM = 560 В, пиковое рабочее напряжение
ADUM1310 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
