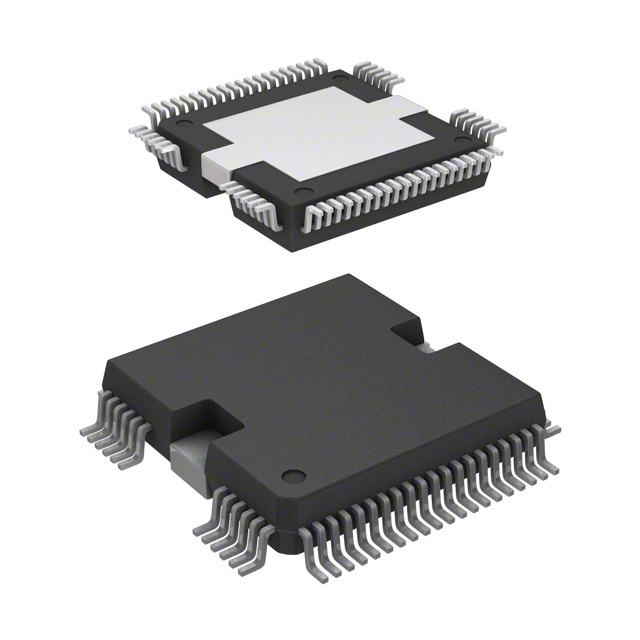

- L9805E - ST Microelectronics
-
Manufacturer:ST Microelectronics
-
ManyChip's Part#:MC102654109
-
Category:Motor Drivers
-
Package:BQFP-64
-
Datasheet:Datasheet 3D Model
-
Description:Суперумный драйвер для силовых двигателей с 8-битным MCU, оперативной памятью, EEPROM, АЦП, WDG, таймерами, PWM и H-мостом
-
Stock Locations:
-
Availability:411 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 13.77
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- L9805 — это суперумное устройство для питания резистивных и индуктивных нагрузок под управлением программного обеспечения. Оно включает микроконтроллер ST7 и ряд периферийных устройств. Микроконтроллер может исполнять программное обеспечение, хранящееся в EPROM/ROM, и через специализированные регистры управлять силовым мостом.
- Внутренние регуляторы напряжения, рассчитанные на эксплуатацию в автомобильной среде, модули PWM, CAN-приемопередатчик и контроллер, приемопередатчик ISO 9141, таймеры, датчик температуры и преобразователь AtoD позволяют устройству самостоятельно реализовать полноценное приложение, соответствующее наиболее распространенным требованиям в области мехатроники.
- *Основные характеристики**
- 64-контактный корпус HiQUAD64
- Данный EEPROM: 128 байт
- Два 16-битных таймера, каждый из которых оснащен: 2 входных захватов, 2 выходных сравнений, внешним входом тактовой частоты (на таймере 1), режимами PWM и генератора импульсов
- 10 многофункциональных двунаправленных линий ввода/вывода
- CAN-периферия, включая интерфейс шины согласно спецификациям 2A/B пассивного типа
- Два программируемых 16-битных модуля генератора PWM
- Программный Watchdog для обеспечения целостности системы
- 10-битный аналогово-цифровой преобразователь
- Главный сброс, сброс при включении питания, сброс при низком напряжении
- 8-битное управление данными
- H-мост DMOS с сопротивлением 8 x 8
- 8 x 8 беззнаковых инструкций умножения
- 63 базовые инструкции и 17 основных режимов адресации
- Полная поддержка разработки на DOS/WINDOWSTM™ реального времени с эмулятором
- Реальное управление битами
- Полный программный пакет на DOS/WINDOWSTM™ (C-компилятор, кросс-асsembler, отладчик)
- Пользовательский EPROM/OTP: 16 Кбайт
- Температурный диапазон от -40 °C до +150 °C
- Рабочий диапазон питания 6,4–18 В
- Максимальная внутренняя частота такта 16 МГц
- Максимальная частота осциллятора 16 МГц
- Полная статическая работа
- Оперативная память: 256 байт
- Супервизор осциллятора
L9805E Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 64 Pin |
| Case/Package | BQFP-64 |
| Power Dissipation | 3000 mW |
| Operating Temperature (Max) | 150 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Power Dissipation (Max) | 3000 mW |
| Supply Voltage | 6.4V ~ 18V |
| Show | |
| Operating Temperature | -40℃ ~ 150℃ |
| Product Lifecycle Status | Active |
| Packaging | Tray |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| ECCN Code | EAR99 |
