MAX4820 - Maxim Integrated
Manufacturer:
Maxim Integrated
ManyChip's Part#:
MC481508535
Package:
TSSOP-20
Datasheet:
Datasheet 3D Model
Description:
3.3В/+5В, 8-канальные каскадируемые драйверы реле с последовательным/параллельным интерфейсом
Stock Locations:
Availability:
277 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Описание

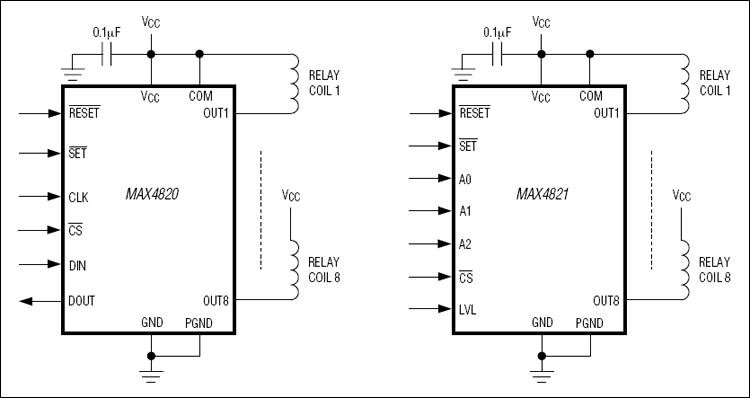

Восьмиканальные драйверы реле MAX4820/MAX4821 обеспечивают встроенную защиту от выбросов напряжения и управляют реле на +3,3 В/+5 В как без фиксации, так и с двухкатушечной фиксацией. Эти устройства особенно полезны при управлении реле на +3 В. Каждый независимый выход с открытым стоком имеет сопротивление во включенном состоянии 2 Ом и гарантированно обеспечивает втекание тока нагрузки не менее 70 мА (мин.). Оба устройства потребляют ток покоя менее 50 мкА (макс.) и имеют ток утечки выхода в выключенном состоянии 1 мкА.
MAX4820 имеет последовательный интерфейс, совместимый с SPI™, QSPI™ и MICROWIRE™. Входные данные сдвигаются в 8-битный сдвиговый регистр и фиксируются на выходах при переходе активного низкого уровня CS с низкого на высокий. Каждый бит данных в сдвиговом регистре соответствует определенному выходу, что позволяет независимо управлять всеми выходами.
MAX4821 имеет 4-битный параллельный интерфейс ввода (A0, A1, A2, LVL). Первые три бита (A0, A1, A2) определяют адрес выхода, а четвертый бит (LVL) определяет, включается или выключается выбранный выход. Данные фиксируются на выходах при переходе активного низкого уровня CS с низкого на высокий.
Оба устройства имеют отдельные функции установки (set) и сброса (reset), которые позволяют пользователю одновременно включать или выключать все выходы одной управляющей линией. Встроенный гистерезис (триггер Шмитта) на всех цифровых входах позволяет использовать эти устройства с медленно нарастающими и спадающими сигналами, например, от оптопар или RC-цепей инициализации при включении питания. Микросхемы MAX4820/MAX4821 выпускаются в 20-выводных корпусах TSSOP и компактных 20-выводных тонких корпусах QFN.

Show

MAX4820 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Case/Package	TSSOP-20
	Show
RoHS	RoHS Compliant
