Description
- Информация о продукте

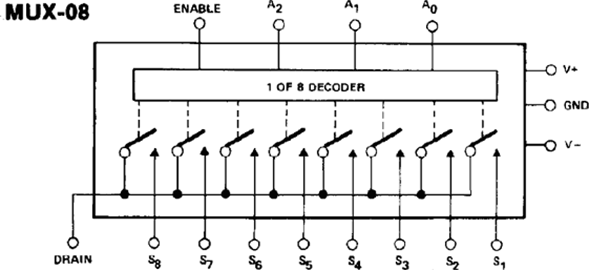

- MUX-08 представляет собой монолитный восьмиканальный аналоговый мультиплексор, который подключает один выход к одному из восьми аналоговых входов в зависимости от состояния 3-битного двоичного адреса.
- MUX-24 представляет собой монолитный четырехканальный дифференциальный аналоговый мультиплексор, выполненный в виде двуполюсного электронного переключателя на четыре положения (плюс выключено). Двухбитный двоичный адрес подключает пару независимых аналоговых входов из каждой четырехканальной входной секции к соответствующей паре независимых аналоговых выходов.
- Все переключатели в MUX-08/MUX-24 выключаются подачей логического "0" на вывод ENABLE, что обеспечивает функцию выбора корпуса.
- Изготовленные с использованием высокопроизводительной биполярно-JFET технологии Precision Monolithics, эти устройства обладают низким постоянным сопротивлением во включенном состоянии, малыми токами утечки и быстрым временем установления с низким перекрестным влиянием, что удовлетворяет широкому спектру применений.
- Эти мультиплексоры не подвержены проблемам защелкивания или пробоя статическим зарядом, характерным для аналогичных КМОП-компонентов. Цифровые входы рассчитаны на работу как от уровней ТТЛ, так и от КМОП, обеспечивая при этом определенное переключение с разрывом до замыкания без необходимости во внешних подтягивающих резисторах во всем диапазоне рабочих температур.
- ### Особенности и преимущества
- Переключатели на JFET вместо КМОП
- Низкое сопротивление во включенном состоянии: 220 Ом
- Высокая устойчивость к повреждениям от статического разряда
- Отсутствие проблем с защелкиванием по типу SCR
- Цифровые входы совместимы с ТТЛ и КМОП
- Доступны кристаллы, протестированные при температуре 125°C
- MUX-08 совместим по выводам с DG508, HI-508A, IH5108, IH6108, LF11508, 12508, 13508, AD7506
- Дополнительные характеристики см. в техническом описании.
MUX08 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
