Description
- Обзор
- PCA9306 — это двунаправленный преобразователь уровней напряжения для шин I²C и SMBus с входом разрешения (EN), работающий в диапазоне от 1,0 В до 3,6 В (Vref(1)) и от 1,8 В до 5,5 В (Vbias(ref)(2)).
- PCA9306 обеспечивает двунаправленное преобразование напряжения между 1,0 В и 5 В без использования вывода направления. Низкое сопротивление во включенном состоянии (Ron) ключа позволяет устанавливать соединения с минимальной задержкой распространения. Когда EN имеет высокий уровень, ключ преобразователя включен, и выводы SCL1 и SDA1 подключаются к SCL2 и SDA2 соответственно, что обеспечивает двунаправленный поток данных между портами. Когда EN имеет низкий уровень, ключ преобразователя выключен, и между портами устанавливается состояние высокого импеданса.
- PCA9306 не является шинным буфером, таким как PCA9509 или PCA9517A, которые одновременно обеспечивают преобразование уровней и физически изолируют емкость с каждой стороны шины при подключении обеих сторон. PCA9306 изолирует обе стороны только при отключенном устройстве и обеспечивает преобразование уровней напряжения в активном состоянии.
- PCA9306 также может использоваться для работы двух шин: одной с рабочей частотой 400 кГц, а другой — с частотой 100 кГц. Если две шины работают на разных частотах, шина на 100 кГц должна быть изолирована, когда требуется работа другой шины на 400 кГц. Если ведущее устройство работает на частоте 400 кГц, максимальная рабочая частота системы может быть ниже 400 кГц из-за задержек, вносимых преобразователем.
- Как и в стандартной системе шины I²C, для обеспечения логических уровней «1» на шине преобразователя требуются подтягивающие резисторы. PCA9306 имеет стандартную конфигурацию с открытым коллектором шины I²C. Размер этих подтягивающих резисторов зависит от системы, но каждая сторона преобразователя должна иметь подтягивающий резистор. Устройство предназначено для работы с устройствами шины I²C в стандартном, быстром и сверхбыстром режимах, а также с устройствами SMBus. Максимальная частота зависит от постоянной времени RC, но обычно поддерживается > 2 МГц.
- Когда порт SDA1 или SDA2 находится на низком уровне, фиксатор включен, и между портами SDA1 и SDA2 устанавливается низкоомное соединение. Предполагая, что более высокое напряжение присутствует на порте SDA2, когда порт SDA2 находится на высоком уровне, напряжение на порте SDA1 ограничивается напряжением, заданным VREF1. Когда порт SDA1 находится на высоком уровне, порт SDA2 подтягивается к напряжению питания стоковой подтяжки (Vpu(D)) с помощью подтягивающих резисторов. Эта функция обеспечивает плавное преобразование между более высокими и более низкими напряжениями, выбранными пользователем, без необходимости управления направлением. Канал SCL1/SCL2 работает так же, как канал SDA1/SDA2.
- Все каналы имеют одинаковые электрические характеристики, и отклонения между выходами по напряжению или задержке распространения минимальны. Это преимущество перед дискретными транзисторными решениями для преобразования напряжения, поскольку изготовление ключа симметрично. Преобразователь обеспечивает отличную защиту от электростатического разряда (ESD) для устройств с низким напряжением и одновременно защищает устройства с меньшей устойчивостью к ESD.
- БольшеМеньше
- ## Особенности
- * Двухбитный двунаправленный преобразователь для линий SDA и SCL в приложениях шины I²C со смешанными режимами
- * Совместимость со стандартным, быстрым и сверхбыстрым режимами шины I²C и SMBus
- * Максимальная задержка распространения менее 1,5 нс для поддержки устройств шины I²C в стандартном и быстром режимах, а также нескольких ведущих устройств
- * Обеспечивает преобразование уровней напряжения между:
- * 1,0 В Vref(1) и 1,8 В, 2,5 В, 3,3 В или 5 В Vbias(ref)(2)
- * 1,2 В Vref(1) и 1,8 В, 2,5 В, 3,3 В или 5 В Vbias(ref)(2)
- * 1,8 В Vref(1) и 3,3 В или 5 В Vbias(ref)(2)
- * 2,5 В Vref(1) и 5 В Vbias(ref)(2)
- * 3,3 В Vref(1) и 5 В Vbias(ref)(2)
- * Обеспечивает двунаправленное преобразование напряжения без вывода направления
- * Низкое сопротивление во включенном состоянии 3,5 Ом между входным и выходным портами обеспечивает меньшие искажения сигнала
- * Порты ввода-вывода шины I²C с открытым стоком (SCL1, SDA1, SCL2 и SDA2)
- * Порты ввода-вывода шины I²C, устойчивые к напряжению 5 В, для поддержки смешанных режимов работы сигналов
- * Выводы SCL1, SDA1, SCL2 и SDA2 с высоким импедансом при EN = LOW
- * Работа без блокировки
- * Сквозная распиновка для удобства трассировки печатных плат
- * Защита от электростатического разряда превышает 2000 В по модели человеческого тела (HBM) согласно JESD22-A114 и 1000 В по модели заряженного устройства (CDM) согласно JESD22-C101
- * Предлагаемые корпуса: SO8, TSSOP8, VSSOP8, XQFN8, XSON8, XSON8U
- ## Особенности
PCA9306DC1 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 8 Pin |

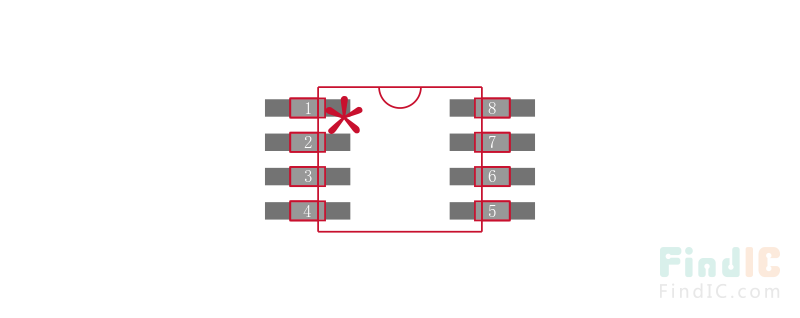

| Case/Package | VSSOP-8 |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
