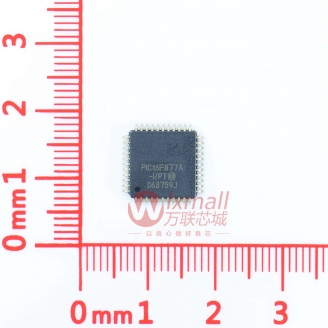

Image is for your reference only,please check specifications for details
Updated at 14/08/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- ОБЗОР УСТРОЙСТВА
- В данном документе содержится информация, специфичная для следующих устройств:
- • PIC16F873A
- • PIC16F874A
- • PIC16F876A
- • PIC16F877A
- Устройства PIC16F873A/876A доступны только в 28-выводных корпусах, в то время как устройства PIC16F874A/877A доступны в 40-выводных и 44-выводных корпусах. Все устройства семейства PIC16F87XA имеют общую архитектуру со следующими отличиями:
- • PIC16F873A и PIC16F874A имеют половину общего объема встроенной памяти по сравнению с PIC16F876A и PIC16F877A
- • 28-выводные устройства имеют три порта ввода/вывода, а 40/44-выводные — пять
- • 28-выводные устройства имеют четырнадцать прерываний, а 40/44-выводные — пятнадцать
- • 28-выводные устройства имеют пять входных каналов АЦП, а 40/44-выводные — восемь
- • Параллельный ведомый порт реализован только в 40/44-выводных устройствах
- Устройства, включенные в данный технический паспорт:
- • PIC16F873A • PIC16F874A
- • PIC16F876A • PIC16F877A
- Высокопроизводительное RISC-ядро:
- • Всего 35 однословных команд для изучения
- • Все команды выполняются за один цикл, за исключением команд перехода, которые выполняются за два цикла
- • Рабочая частота: от DC до 20 МГц на входе тактового сигнала, от DC до 200 нс на цикл команды
- • До 8K x 14 слов Flash-памяти программ,
- до 368 x 8 байт памяти данных (ОЗУ),
- до 256 x 8 байт энергонезависимой памяти данных EEPROM
- • Совместимость по выводам с другими 28-выводными или 40/44-выводными микроконтроллерами PIC16CXXX и PIC16FXXX
- Периферийные возможности:
- • Timer0: 8-битный таймер/счетчик с 8-битным предделителем
- • Timer1: 16-битный таймер/счетчик с предделителем, может увеличиваться во время режима Sleep от внешнего кварца/тактового генератора
- • Timer2: 8-битный таймер/счетчик с 8-битным регистром периода, предделителем и постделителем
- • Два модуля захвата, сравнения, ШИМ
- - Захват 16-битный, макс. разрешение 12,5 нс
- - Сравнение 16-битное, макс. разрешение 200 нс
- - ШИМ макс. разрешение 10 бит
- • Синхронный последовательный порт (SSP) с SPI™ (режим ведущего) и I2C™ (ведущий/ведомый)
- • Универсальный синхронно-асинхронный приемопередатчик (USART/SCI) с обнаружением 9-битного адреса
- • Параллельный ведомый порт (PSP) — 8 бит с внешними сигналами управления RD, WR и CS (только для 40/44-выводных)
- • Схема обнаружения пониженного напряжения для сброса при понижении напряжения (BOR)
- Аналоговые возможности:
- • 10-битный, до 8 каналов аналого-цифровой преобразователь (АЦП)
- • Сброс при понижении напряжения (BOR)
- • Модуль аналогового компаратора с:
- - Двумя аналоговыми компараторами
- - Программируемым встроенным источником опорного напряжения (VREF)
- - Программируемым мультиплексированием входов от внешних выводов и внутреннего опорного напряжения
- - Выходы компараторов доступны внешне
- Специальные возможности микроконтроллера:
- • Типично 100 000 циклов стирания/записи для улучшенной Flash-памяти программ
- • Типично 1 000 000 циклов стирания/записи для памяти данных EEPROM
- • Сохранность данных EEPROM > 40 лет
- • Самоперепрограммирование под управлением программного обеспечения
- • Внутрисхемное последовательное программирование™ (ICSP™) через два вывода
- • Внутрисхемное последовательное программирование с одним источником питания 5 В
- • Сторожевой таймер (WDT) с собственным встроенным RC-генератором для надежной работы
- • Программируемая защита кода
- • Энергосберегающий режим Sleep
- • Выбираемые варианты тактового генератора
- • Внутрисхемная отладка (ICD) через два вывода
- КМОП-технология:
- • Малошумящая высокоскоростная технология Flash/EEPROM
- • Полностью статическая конструкция
- • Широкий диапазон рабочих напряжений (2,0 В до 5,5 В)
- • Коммерческий и промышленный температурные диапазоны
- • Низкое энергопотребление
PIC16F877A Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Number of Pins | 40 Pin |
| Case/Package | TQFP44 |
| Show | |
| Product Lifecycle Status | Unknown |
| RoHS | RoHS Compliant |
