TL5001CP TI - Voltage Regulators - ManyChip Electronics

Image is for your reference only,please check specifications for details

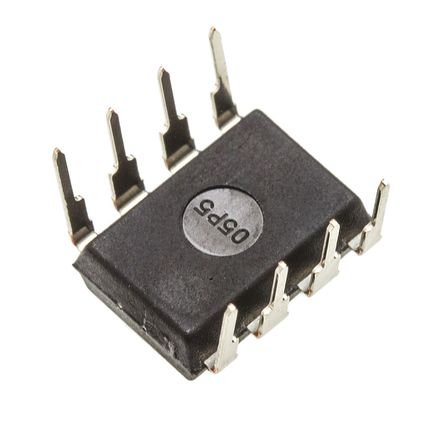

TL5001CP - TI
Manufacturer:
TI
ManyChip's Part#:
MC13408200
Category:
Voltage Regulators
Package:
PDIP-8
Datasheet:
Datasheet 3D Model
Description:
Описание: ТЛ5001 и ТЛ5001A объединяют на одном монолитном чипе все необходимые функции для схемы управления импульсно-модулированного (PWM) режима. Разработанный преимущественно для управления питанием, ТЛ5001/А содержит усилитель ошибки, регулятор, генератор, ПМП-компаратор с входом для управления задержкой, защиту от недостаточного напряжения (UVLO), защиту от короткого замыкания (SCP) и транзистор с выводом открытого коллектора. ТЛ5001A имеет типичную погрешность по стандартному напряжению ±3% по сравнению с ±5% для ТЛ5001. Полный PWM-контроль мощности; работа от 3,6 В до 40 В; внутренняя схема защиты от недостаточного напряжения; внутренняя защита от короткого замыкания; частота генератора — от 20 КГц до 500 КГц; переменная задержка времени обеспечивает контроль всего диапазона; погрешность ±3% по стандартному напряжению (ТЛ5001A); доступен в автомобильном исполнении Q-Temp; высокопроизводительные автомобильные решения; возможность конфигурации и поддержки печатных плат; сертификация по автомобильным стандартам. Conv DC-DC 2,05V to 6V Step Down Single-Out 2,9V 0,5A 6Pin USON T/R
Stock Locations:
Availability:
262 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 5.47

Updated at 02/11/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Описание: ТПС6223x — это высокочастотный синхронный понижающий преобразователь постоянного тока, оптимизированный для портативных устройств, работающих от батарей. Устройство поддерживает выходной ток до 500 мА и позволяет использовать компактные и недорогие чиповые индукторы и конденсаторы.
С широким диапазоном входных напряжений от 2,05 В до 6 В устройство поддерживает приложения, работающие от литий-ионных аккумуляторов с расширенным диапазоном напряжения. Минимальное входное напряжение 2,05 В также позволяет использовать устройство с литиевыми первичными батареями или двумя щелочными аккумуляторами. Доступны различные версии с фиксированным выходным напряжением от 1,0 В до 3,3 В.
Серия TPS6223x работает на частоте переключения до 3,8 МГц. При средних и высоких нагрузках преобразователь работает в режиме импульсно-модулированного управления (PWM) и автоматически переходит в режим энергосбережения при небольших токах нагрузки, сохраняя высокую эффективность во всем диапазоне токов нагрузки.
Благодаря отличному коэффициенту усиления по стабильности питания (PSRR) и высоким характеристикам регулирования нагрузки в AC устройство также подходит для замены линейных регуляторов, обеспечивая более высокую эффективность преобразования электроэнергии.
Режим энергосбережения в TPS6223x снижает потребление тока покоя до 22 мкА при работе с небольшой нагрузкой. Устройство оптимизировано для достижения очень низких пульсаций выходного напряжения даже при использовании небольших внешних компонентов и обладает отличной характеристикой регулирования нагрузки в AC.
Для очень шумозащищенных приложений устройство может быть переведено в режим работы в ПМП-режиме по всему диапазону нагрузок, если вывести вывод MODE в высокое состояние. В режиме остановки потребление тока снижается до менее 1 мкА. Устройство TPS6223x работает в диапазоне температур от –40°C до 125°C. Оно выпускается в 6-контактном корпусе SON размером 1 мм × 1,5 мм × 0,6 мм.

Show

TL5001CP Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Through Hole
Number of Pins	8 Pin
Case/Package	PDIP-8
Frequency	500 kHz
Supply Voltage (DC)	3.60V (min)
Number of Outputs	1 Output
Input Voltage (DC)	6.00 V
Output Voltage	50 V
Output Current	20 mA
Number of Positions	8 Position
Power Dissipation	1000 mW
Quiescent Current	1.10 mA
Number of Regulated Outputs	1 Output
Switching Frequency	20kHz ~ 500kHz
Thermal Shutdown	No
Topology	Buck, Boost, Flyback
Duty Cycle	100 %
Input Voltage (Max)	40 V
Input Voltage (Min)	3.6 V
Output Current (Max)	0.02 A
Maximum Duty Cycle	1
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-25 ℃
Power Dissipation (Max)	1000 mW
Supply Voltage	3.6V ~ 40V
Supply Voltage (Max)	40 V
Supply Voltage (Min)	3.6 V
Input Voltage	3.6V ~ 40V
	Show
Size-Length	9.81 mm
Size-Width	6.35 mm
Size-Height	4.57 mm
Operating Temperature	-20℃ ~ 85℃ (TA)
Product Lifecycle Status	Active
Packaging	Tube
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/06/15
