TPS63020DSJR TI - Voltage Regulators

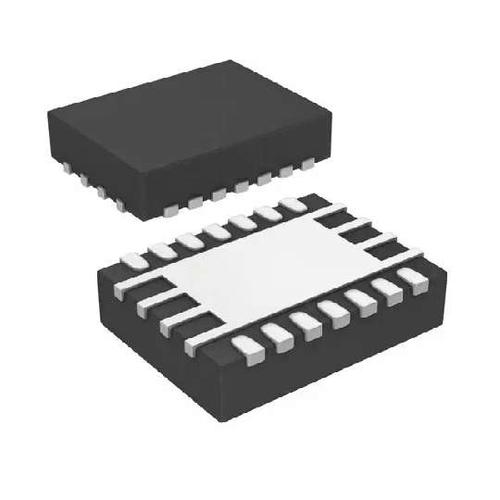

Image is for your reference only,please check specifications for details

TPS63020DSJR - TI
Manufacturer:
TI
ManyChip's Part#:
MC612929
Category:
Voltage Regulators
Package:
VSON-14
Datasheet:
Datasheet 3D Model
Description:
Регулятор типа “Бак-боост” с высокой эффективностью, однонаправленный индукторный конвертер с переключателем мощности объемом 4 А. Конвертер обеспечивает переключение напряжений от 1,8 В до 5,5 В. Может использоваться в режимах неинвертирующего, инвертирующего и увеличения/уменьшения напряжения. Выходной ток может достигать 3 А при использовании однокристаллических литий-ионных или литийполимерных батарей. Конвертер работает с фиксированной частотой и использует модуляцию ширины импульса для достижения максимальной эффективности. При низких токах нагрузки конвертер переходит в режим экономии энергии, чтобы сохранять высокую эффективность в широком диапазоне токов нагрузки. Режим экономии энергии можно отключить, что приведет к работе конвертера с фиксированной частотой переключения. Максимальный средний ток в переключателях ограничен 4 А. Выходное напряжение может быть программируемо с помощью внешнего резисторного делителя или фиксировано внутри чипа. Конвертер можно отключить для минимизации расхода батареи. Во время выключения нагрузка отсоединяется от батареи. Девайсы TPS6302x работают в диапазоне температур от –40°C до 85°C. Они используют корпус VSON с размером 14 пинов, размеры которого составляют 3 мм × 4 мм (DSJ).
Stock Locations:
Availability:
3 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0.27

Updated at 12/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Устройства серии TPS6302x предоставляют решение для питания устройств, работающих от двух- или трехсвинговых щелочных, NiCd или NiMH аккумуляторов, а также от односвингового литиевого или полимерного аккумулятора. Ток выхода может достигать 3 А при использовании односвингового литиевого или полимерного аккумулятора; максимальное напряжение выходных сигналов составляет 2,5 В или ниже. Конвертер типа “бук-боуст” работает на основе контроллера с фиксированной частотой и модуляцией ширины импульсов; для достижения максимальной эффективности используется синхронная коррекция тока. При низких токах нагрузки конвертер переходит в режим экономии энергии, что позволяет сохранять высокую эффективность работы при широком диапазоне значений тока нагрузки. Режим экономии энергии можно отключить, чтобы конвертер работал с фиксированной частотой переключения. Максимальный средний ток в переходниках ограничен 4 А. Выходное напряжение может быть программируемо с помощью внешнего резисторного делителя или фиксировано внутри чипа. Конвертер можно отключить для минимизации расхода аккумулятора. Во время выключения нагрузка отключается от аккумулятора.
Устройства серии TPS6302x работают в диапазоне температур от –40°C до 85°C. Устройства используют корпус VSON с 14 контактами, размеры которого составляют 3 мм × 4 мм (DSJ).

Show

TPS63020DSJR Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	14 Pin
Case/Package	VSON-14
Number of Outputs	1 Output
Output Voltage	1.2V ~ 5.5V
Output Current	4 A
Number of Positions	14 Position
Quiescent Current	50.0 µA
Number of Regulated Outputs	1 Output
Switching Frequency	2.4 MHz
Input Voltage (Max)	5.5 V
Input Voltage (Min)	1.8 V
Output Voltage (Max)	5.5 V
Output Voltage (Min)	1.2 V
Output Current (Max)	3 A
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	1.8 V
Supply Voltage (Min)	1.8 V
Input Voltage	1.8V ~ 5.5V
	Show
Operating Temperature	-40℃ ~ 85℃ (TA)
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance Edition	2015/06/15
