Description
- Подробности о продукте
- Микросхемы AD7910/AD7920 представляют собой 10-битный и 12-битный высокоскоростные маломощные АЦП последовательного приближения соответственно. Устройства работают от одного источника питания напряжением от 2,35 В до 5,25 В и обеспечивают частоту дискретизации до 250 кГц (250 kSPS). Микросхемы содержат малошумящий широкополосный усилитель выборки/хранения, который может обрабатывать входные частоты свыше 6 МГц.
- Процесс преобразования и сбора данных управляется с помощью сигнала CS и последовательного тактового сигнала, что позволяет устройствам взаимодействовать с микропроцессорами или ЦСП (DSP). Входной сигнал дискретизируется по спадающему фронту CS, и в этот же момент начинается преобразование. В микросхеме отсутствуют конвейерные задержки.
- В микросхемах AD7910/AD7920 используются передовые методы проектирования для достижения очень низкого энергопотребления при высоких частотах дискретизации.
- Опорное напряжение для микросхемы берется внутренне от VDD. Это обеспечивает наибольший динамический диапазон входного сигнала для АЦП. Таким образом, аналоговый входной диапазон микросхемы составляет от 0 до VDD. Частота преобразования определяется тактовым сигналом SCLK.
- ### Особенности и преимущества
- Номинальное напряжение питания VDD от 2,35 В до 5,25 В
- Низкое энергопотребление:
- 3 мВт (тип.) при 250 кГц (250 kSPS) и напряжении питания 3 В
- 12,5 мВт (тип.) при 250 кГц (250 kSPS) и напряжении питания 5 В
- Широкая полоса пропускания входного сигнала:
- Отношение сигнал/шум (SNR) 70 дБ при частоте входного сигнала 100 кГц
- Гибкое управление энергопотреблением/скоростью последовательного тактового сигнала
- Частота дискретизации: 250 кГц (250 kSPS)
- Отсутствие конвейерных задержек
- Высокоскоростной последовательный интерфейс, совместимый с SPI®/QSPI™/MICROWIRE™/DSP
- Режим ожидания: макс. 1 мкА

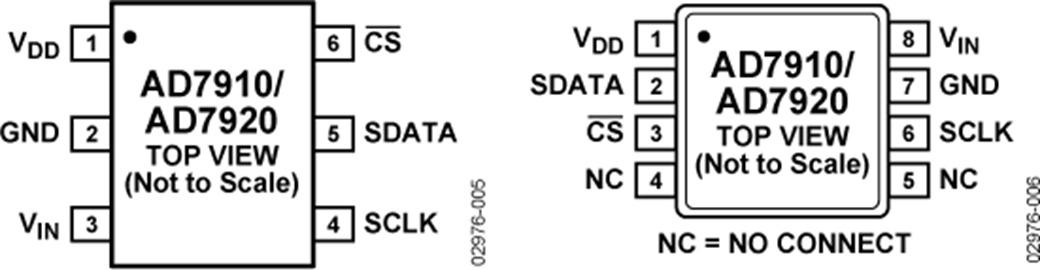

- Корпус SC70 с 6 выводами
- Корпус µSOIC с 8 выводами
AD7910 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
