Image is for your reference only,please check specifications for details
- AD8601 - ADI
-
Manufacturer:ADI
-
ManyChip's Part#:MC205545648
-
Package:SOT
-
Datasheet:Datasheet 3D Model
-
Description:Прецизионные КМОП-операционные усилители с однополярным питанием, Rail-to-Rail входом/выходом, широкополосные
-
Stock Locations:
-
Availability:227 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 0
Updated at 16/09/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Сведения о продукте
- AD8601, AD8602 и AD8604 представляют собой одинарный, сдвоенный и счетверенный усилители с входами и выходом rail-to-rail, с однополярным питанием, отличающиеся очень низким напряжением смещения и широкой полосой пропускания сигнала. В этих усилителях используется новая патентованная технология подстройки, обеспечивающая превосходные характеристики без лазерной подстройки. Все они полностью специфицированы для работы при однополярном питании от 3 В до 5 В.
- Сочетание низкого напряжения смещения, очень низких входных токов смещения и высокого быстродействия делает эти усилители полезными в самых разных применениях. Фильтры, интеграторы, диодные усилители, шунтовые датчики тока и датчики с высоким импедансом выигрывают от этого сочетания характеристик. Аудио и другие приложения переменного тока выигрывают от широкой полосы пропускания и низких искажений. Для наиболее чувствительных к стоимости применений версии D обеспечивают такие же характеристики переменного тока с более низкой точностью по постоянному току по более низкой цене.
- Применение этих усилителей включает усиление звука в портативных устройствах, гарнитурах мобильных телефонов, сканерах штрих-кодов, портативных приборах, схемах управления усилителями мощности сотовых телефонов и многополюсных фильтрах.
- Способность обеспечивать размах сигнала от шины до шины как на входе, так и на выходе позволяет разработчикам использовать эти усилители в качестве буферов для КМОП АЦП, ЦАП, ASIC и других устройств с широким выходным диапазоном в системах с однополярным питанием.

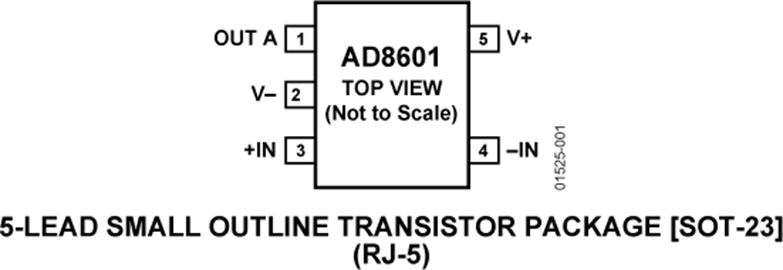

- AD8601, AD8602 и AD8604 нормированы в расширенном промышленном температурном диапазоне (от −40 °C до +125 °C). Одинарный усилитель AD8601 выпускается в миниатюрном корпусе SOT-23 с 5 выводами. Сдвоенный усилитель AD8602 выпускается в 8-выводном корпусе MSOP и 8-выводном узком корпусе SOIC для поверхностного монтажа. Счетверенный усилитель AD8604 выпускается в 14-выводных корпусах TSSOP и SOIC, а также в 16-выводном корпусе QSOP.
- ### Особенности и преимущества
- Низкое напряжение смещения: не более 500 мкВ
- Работа при однополярном питании: от 2,7 В до 5,5 В
- Низкий ток потребления: 750 мкА на усилитель
- Широкая полоса пропускания: 8 МГц
- Скорость нарастания: 5 В/мкс
- Низкие искажения
- Отсутствие инверсии фазы
- Низкие входные токи
- Устойчив при единичном коэффициенте усиления
- Квалифицирован для автомобильных применений
AD8601 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Case/Package | SOT |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
