Description
- Сведения о продукте
- ADL5541 — это широкополосный линейный усилитель с коэффициентом усиления 15 дБ, работающий на частотах до 6 ГГц. Устройство может использоваться в широком спектре оборудования для кабельного телевидения, сотовой связи и контрольно-измерительных приборов.
- ADL5541 обеспечивает усиление 15 дБ, которое стабильно по частоте, температуре, напряжению питания и от устройства к устройству. Устройство имеет внутреннее согласование на 50 Ом с обратными потерями на входе не менее 10 дБ вплоть до 6 ГГц. Для работы требуются только разделительные конденсаторы по переменному току на входе/выходе, развязывающие конденсаторы по питанию и внешняя катушка индуктивности.
- ADL5541 изготовлен по технологии InGaP HBT и имеет класс защиты от электростатического разряда (ESD) 1 кВ (класс 1C). Устройство поставляется в корпусе LFCSP размером 3 мм × 3 мм с открытой контактной площадкой для отличного теплового импеданса.
- ADL5541 потребляет 90 мА от одного источника питания 5 В и полностью характеризуется для работы в диапазоне от –40 °C до +85 °C.
- Доступна полностью укомплектованная оценочная плата, соответствующая требованиям RoHS.
- ADL5542 — это совместимая микросхема, обеспечивающая усиление 20 дБ в корпусе с совместимой распиновкой.
- ### Особенности и преимущества
- Фиксированный коэффициент усиления 15 дБ
- Работа до 6 ГГц
- Вход/выход внутренне согласованы на 50 Ом
- Встроенная схема управления смещением
- Выходной IP3
- 44 дБм на 500 МГц
- 40 дБм на 900 МГц
- Выходная точка компрессии 1 дБ: 19,7 дБм на 900 МГц
- Коэффициент шума 3,5 дБ на 900 МГц
- Одно напряжение питания 5 В

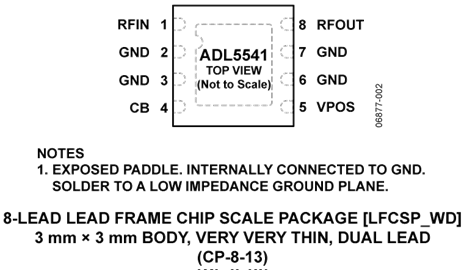

- Малогабаритный корпус LFCSP с 8 выводами
- Совместимость по выводам с ADL5542 с усилением 20 дБ
- ESD 1 кВ (класс 1C)
ADL5541 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
