Description
- Описание продукта
- ADP5071 — это высокопроизводительный двухканальный преобразователь постоянного тока, который формирует независимо регулируемые положительные и отрицательные шины питания.
- Диапазон входного напряжения от 2,85 В до 15 В поддерживает широкий спектр применений. Встроенный основной ключ в обоих регуляторах позволяет формировать регулируемое положительное выходное напряжение до +39 В и отрицательное выходное напряжение до −39 В относительно входного напряжения.
- ADP5071 работает на частоте переключения 1,2 МГц/2,4 МГц, выбираемой выводом. ADP5071 может синхронизироваться с внешним генератором в диапазоне от 1,0 МГц до 2,6 МГц для упрощения фильтрации помех в чувствительных приложениях. Оба регулятора реализуют программируемую схему управления скоростью нарастания для каскада драйвера MOSFET, что снижает электромагнитные помехи (ЭМП).
- Предусмотрена гибкая последовательность запуска с возможностями ручного включения, одновременного режима, подачи положительного питания первым и подачи отрицательного питания первым.
- ADP5071 включает фиксированный внутренний или программируемый резистором таймер мягкого пуска для предотвращения бросков тока при включении. При отключении оба регулятора полностью отключают нагрузку от входного источника питания, обеспечивая истинное отключение.
- Другие ключевые функции безопасности в ADP5071 включают защиту от перегрузки по току (OCP), защиту от перенапряжения (OVP), тепловое отключение (TSD) и блокировку при пониженном входном напряжении (UVLO).

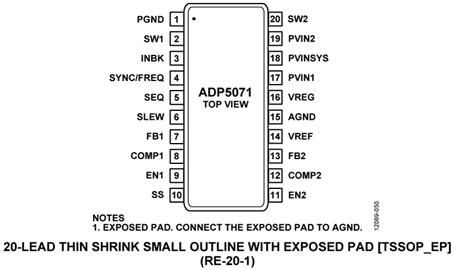

- ADP5071 выпускается в 20-выводном корпусе LFCSP или 20-выводном корпусе TSSOP и рассчитан на диапазон температур перехода от −40°C до +125°C.
- Применение
- Биполярные усилители, АЦП, ЦАП и мультиплексоры
- Источник смещения для приборов с зарядовой связью (ПЗС)
- Источник питания оптических модулей
- Смещение для усилителя мощности (PA) радиочастотного тракта
- ### Особенности и преимущества
- Широкий диапазон входного напряжения питания: от 2,85 В до 15 В
- Формирует хорошо стабилизированные, независимо программируемые резисторами выходы VPOS и VNEG
- Повышающий регулятор для формирования выхода VPOS
- Регулируемое положительное выходное напряжение до 39 В
- Встроенный основной ключ на 2,0 А
- Опциональная конфигурация SEPIC (однотактный преобразователь с первичной индуктивностью) для автоматического повышения/понижения
- Инвертирующий регулятор для формирования выхода VNEG
- Регулируемое отрицательное выходное напряжение до VIN − 39 В
- Встроенный основной ключ на 1,2 А
- Истинное отключение как для положительного, так и для отрицательного выходов
- Частота переключения 1,2 МГц/2,4 МГц с опциональной внешней синхронизацией частоты от 1,0 МГц до 2,6 МГц
- Программируемый резистором таймер мягкого пуска
- Управление скоростью нарастания для снижения системного шума
- Индивидуальная точная настройка включения и гибкое управление последовательностью запуска для симметричного запуска, запуска с VPOS первым или с VNEG первым
- Противофазная работа
- Защита UVLO, OCP, OVP и TSD
- Корпуса 4 мм × 4 мм, 20-выводной LFCSP и 20-выводной TSSOP
- Диапазон температур перехода от −40°C до +125°C
- Поддерживается набором инструментов ADIsimPower
ADP5071 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Recommended for New Designs |
