Description
- Сведения о продукте

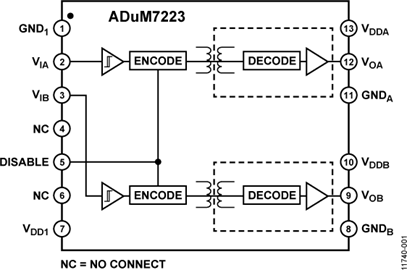

- ADuM7223 — это 4-амперный изолированный полумостовой драйвер затворов, использующий технологию iCoupler® компании Analog Devices, Inc. для обеспечения независимых и изолированных выходов верхнего и нижнего плеча. Объединяя высокоскоростную КМОП-логику и монолитную трансформаторную технологию, эти изолирующие компоненты обеспечивают выдающиеся характеристики, превосходящие альтернативы, такие как комбинация импульсных трансформаторов и неизолированных драйверов затворов. Благодаря интеграции изолятора и драйвера в одном корпусе, задержка распространения составляет не более 60 нс, а разброс задержки между каналами — не более 7 нс. ADuM7223 обеспечивает два независимых изолированных канала.
- ADuM7223 работает с входным напряжением питания от 3,0 В до 5,5 В, что обеспечивает совместимость с низковольтными системами. Выходы работают в широком диапазоне от 4,5 В до 18 В, доступны три версии выходного напряжения. Корпус LGA размером 5 x 5 мм обеспечивает рабочее напряжение пик 2500 В постоянного тока от входа к выходу и от выхода к выходу.
- По сравнению с драйверами затворов, использующими методы высоковольтного преобразования уровней, эти драйверы затворов предлагают преимущество истинной гальванической развязки между входом и каждым выходом. В результате эти драйверы затворов обеспечивают надежное управление коммутационными характеристиками конфигураций IGBT/MOSFET в широком диапазоне положительных или отрицательных коммутационных напряжений.
- **Применения**
- Импульсные источники питания
- Изолированные драйверы затворов IGBT/MOSFET
- Промышленные инверторы
- ### Особенности и преимущества
- Пиковый выходной ток 4 А
- Рабочее напряжение
- Верхнее или нижнее плечо относительно входа: пик 565 В постоянного тока
- Дифференциальное напряжение между верхним и нижним плечом: пик 700 В постоянного тока
- Работа на высокой частоте: макс. 1 МГц
- Точные временные характеристики
- Максимальная задержка распространения изолятора и драйвера: 60 нс
- Максимальное согласование каналов: 7 нс
- Входная логика от 3,3 В до 5 В
- Выходное управление от 4,5 В до 18 В
- UVLO при 2,5 В VDD1
- Версия A: UVLO при 4,1 В VDD2
- Входные логические уровни КМОП
- Высокая устойчивость к синфазным переходным помехам: >25 кВ/мкс
- Работа при высокой температуре перехода: 125°C
- Выход по умолчанию низкий
- LGA 5 x 5 мм, 14 выводов
ADUM7223 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
