Description
- Сведения о продукте
- Микросхемы ADuM7640/ADuM7641/ADuM7642/ADuM7643 представляют собой 6-канальные цифровые изоляторы на основе технологии _i_Coupler® компании Analog Devices, Inc. Эти устройства цифровой изоляции на 1 кВ выпускаются в компактном 20-выводном корпусе QSOP. Они обеспечивают экономию места и более низкую цену по сравнению с решениями изоляции на 2,5 кВ или 5 кВ, когда требуется только функциональная изоляция.
- Данное семейство, как и многие изоляторы Analog Devices, отличается очень низким энергопотреблением, используя от одной десятой до одной шестой мощности других цифровых изоляторов, при напряжении питания с любой стороны от 3,0 В до 5,5 В. Несмотря на низкое энергопотребление, ADuM7640/ADuM7641/ADuM7642/ADuM7643 обеспечивают малую деформацию ширины импульса (< 6 нс для категории C) и поканальный фильтр выбросов для защиты устройства от посторонних шумовых помех. Доступны четыре комбинации направлений каналов с максимальной скоростью передачи данных 1 Мбит/с или 25 Мбит/с. Все изделия имеют состояние логической единицы на выходе по умолчанию при отсутствии входного питания.
- **Области применения**
- Многофункциональная многоканальная изоляция
- Изоляция интерфейса SPI/преобразователя данных
- Трансиверы RS-232/RS-422/RS-485
- Изоляция промышленных полевых шин
- ### Особенности и преимущества

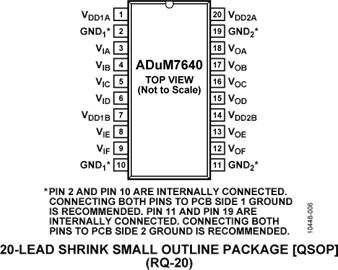

- Компактный корпус QSOP с 20 выводами
- Номинальное напряжение изоляции 1000 В среднекв.
- Низкое энергопотребление
- Работа при напряжении 3,3 В
- - Макс. 1,6 мА на канал при
- 0 Мбит/с до 1 Мбит/с
- - Макс. 7,8 мА на канал при
- 25 Мбит/с
- Работа при напряжении 5 В
- - Макс. 2,2 мА на канал при
- 0 Мбит/с до 1 Мбит/с
- - Макс. 11,2 мА на канал при
- 25 Мбит/с
- Двунаправленная связь
- Скорость передачи данных до 25 Мбит/с (NRZ)
- Преобразование уровней 3 В/5 В
- Работа при высокой температуре: 105°C
- Высокая устойчивость к синфазным переходным процессам: >15 кВ/мкс
ADUM7640 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
