Description
- Сведения о продукте
- Драйвер Linux

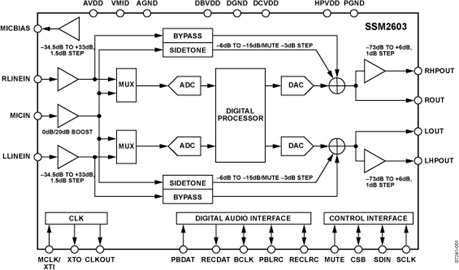

- SSM2603 представляет собой маломощный высококачественный стереофонический аудиокодек для портативных цифровых аудиоустройств с одним набором стереофонических программируемых усилителей с регулируемым коэффициентом усиления (PGA) линейных входов и одним монофоническим микрофонным входом. Он оснащен двумя 24-битными каналами аналого-цифрового преобразователя (АЦП) и двумя 24-битными каналами цифро-аналогового преобразователя (ЦАП).
- SSM2603 может работать в качестве ведущего или ведомого устройства. Он поддерживает различные частоты тактового генератора, включая 12 МГц или 24 МГц для USB-устройств; стандартные частоты на основе 256 fS или 384 fS, такие как 12,288 МГц и 24,576 МГц; а также множество распространенных частот дискретизации звука, таких как 96 кГц, 88,2 кГц, 48 кГц, 44,1 кГц, 32 кГц, 24 кГц, 22,05 кГц, 16 кГц, 12 кГц, 11,025 кГц и 8 кГц.
- SSM2603 может работать при напряжении питания всего 1,8 В для аналоговых схем и всего 1,5 В для цифровых схем. Максимальное напряжение питания для всех цепей составляет 3,6 В.
- Программируемые программным обеспечением варианты стереовыхода SSM2603 предоставляют пользователю множество возможностей применения. Его функции регулировки громкости обеспечивают широкий диапазон управления усилением аудиосигнала.
- SSM2603 работает в промышленном диапазоне температур от -40°C до +85°C. Он доступен в 28-выводном корпусе типа LFCSP размером 5 мм × 5 мм.
- **Применение**
- Мобильные телефоны
- MP3-плееры
- Портативные игровые устройства
- Портативная электроника
- Обучающие игрушки
- ### Особенности и преимущества
- Стереофонические 24-битные аналого-цифровые и цифро-аналоговые преобразователи
- ЦАП: SNR: 100 дБ (A-взвешенный), THD: -80 дБ при 48 кГц, 3,3 В
- АЦП: SNR: 90 дБ (A-взвешенный), THD: -80 дБ при 48 кГц, 3,3 В
- Высокоэффективный усилитель для наушников
- Стереофонический линейный вход и монофонический микрофонный вход
- Драйвер Linux
- Низкое энергопотребление
- 7 мВт при стереовоспроизведении (питание 1,8 В/1,5 В)
- 14 мВт при записи и воспроизведении (питание 1,8 В/1,5 В)
- Низкие напряжения питания
- Аналоговое: от 1,8 В до 3,6 В
- Цифровое ядро: от 1,5 В до 3,6 В
- Цифровой ввод/вывод: от 1,8 В до 3,6 В
- Дополнительные возможности см. в техническом описании.
SSM2603 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
| RoHS | RoHS Compliant |
