Description
- Описание продукта

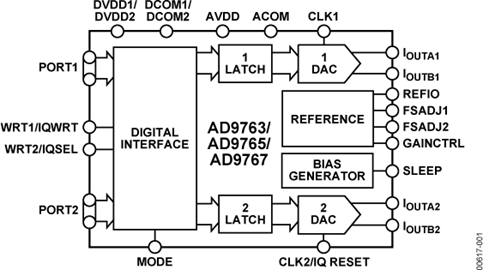

- AD9763/AD9765/AD9767 — это двухпортовые высокоскоростные 2-канальные 10-/12-/14-разрядные КМОП-ЦАП. Каждый компонент объединяет два высококачественных ядра TxDAC+®, источник опорного напряжения и цифровую интерфейсную схему в компактном 48-выводном корпусе LQFP. AD9763/AD9765/AD9767 обеспечивают исключительные характеристики по переменному и постоянному току при поддержке частоты обновления до 125 МГц.
- AD9763/AD9765/AD9767 оптимизированы для обработки данных I и Q в приложениях связи. Цифровой интерфейс состоит из двух буферизированных защелок и управляющей логики. Отдельные входы записи позволяют записывать данные на два порта ЦАП независимо друг от друга. Отдельные тактовые сигналы управляют частотой обновления ЦАП.
- Вывод управления режимом позволяет AD9763/AD9765/AD9767 подключаться к двум отдельным портам данных или к одному перемеженному высокоскоростному порту данных. В режиме перемежения входной поток данных демультиплексируется в исходные данные I и Q, а затем фиксируется. Затем данные I и Q преобразуются двумя ЦАП и обновляются с половинной частотой входных данных.
- Вывод GAINCTRL позволяет задавать два режима установки полного тока (IOUTFS) двух ЦАП. IOUTFS для каждого ЦАП можно задать независимо с помощью двух внешних резисторов, или IOUTFS для обоих ЦАП можно задать с помощью одного внешнего резистора. См. раздел «Режим управления усилением» для получения важной информации о коде даты, связанной с этой функцией.
- ЦАП используют сегментированную архитектуру источника тока в сочетании с запатентованной технологией коммутации для снижения энергии выбросов и максимизации динамической точности. Каждый ЦАП обеспечивает дифференциальный выходной ток, поддерживая тем самым несимметричные или дифференциальные приложения. Оба ЦАП AD9763, AD9765 или AD9767 могут обновляться одновременно и обеспечивать номинальный полный ток 20 мА. Полные токи каждого ЦАП согласованы с точностью до 0,1%.
- AD9763/AD9765/AD9767 изготавливаются по передовому низкозатратному КМОП-процессу. Они работают от одного источника питания от 3,3 В до 5 В и потребляют 380 мВт мощности.
- **Основные характеристики продукта**
- 1. AD9763/AD9765/AD9767 являются членами семейства совместимых по выводам двойных TxDAC, обеспечивающих разрешение 8, 10, 12 и 14 бит.
- 2. Двойные 10-/12-/14-разрядные ЦАП с частотой 125 МГц. Пара высокопроизводительных ЦАП для каждого компонента оптимизирована для низких искажений и обеспечивает гибкую передачу информации I и Q.
- 3. Согласование. Согласование усиления обычно составляет 0,1% от полной шкалы, а погрешность смещения лучше 0,02%.
- 4. Низкое энергопотребление. Полная функция КМОП-двойного ЦАП работает при 380 мВт от одного источника питания от 3,3 В до 5 В. Полный ток ЦАП может быть уменьшен для снижения энергопотребления, а также предусмотрен режим сна для периодов низкого энергопотребления.
- 5. Встроенный источник опорного напряжения. AD9763/AD9765/AD9767 каждый включает в себя температурно-компенсированный источник опорного напряжения на запрещенной зоне 1,20 В.
- 6. Двойные 10-/12-/14-разрядные входы. AD9763/AD9765/AD9767 каждый имеет гибкий двухпортовый интерфейс, позволяющий использовать двойные или перемеженные входные данные.
- **Применение**
- * Связь
- * Базовые станции
- * Цифровой синтез
- * Квадратурная модуляция
- * 3D-ультразвук
- ### Особенности и преимущества
- 10-/12-/14-разрядные двойные передающие цифро-аналоговые преобразователи (ЦАП)
- Частота обновления 125 МГц
- Отличное SFDR до частоты Найквиста при выходе 5 МГц: 75 дБн
- Отличное согласование усиления и смещения: 0,1%
- Полностью независимое управление усилением или с помощью одного резистора
- |
- Двухпортовые или перемеженные данные
- Встроенный опорный источник 1,2 В
- Работа при 5 В или 3,3 В
- Рассеиваемая мощность: 380 мВт при 5 В
- Режим пониженного энергопотребления: 50 мВт при 5 В
- 48-выводной корпус LQFP
- ---
AD9763 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
