Description
- Сведения о продукте

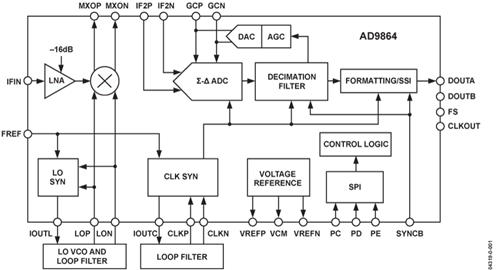

- AD9864 представляет собой подсистему ПЧ общего назначения, которая оцифровывает входной сигнал ПЧ низкого уровня от 10 МГц до 300 МГц с полосой пропускания от 6,8 кГц до 270 кГц. Сигнальный тракт AD9864 состоит из малошумящего усилителя (МШУ), смесителя, полосового Σ-∆ аналого-цифрового преобразователя (АЦП) и децимационного фильтра с программируемым коэффициентом децимации. Схема автоматической регулировки усиления (АРУ) обеспечивает AD9864 непрерывную регулировку усиления на 12 дБ. Вспомогательные блоки включают синтезаторы тактовой частоты и гетеродина (ГТ).
- Высокий динамический диапазон AD9864 и присущая полосовому Σ-∆ преобразователю защита от наложения спектра позволяют устройству справляться с блокирующими сигналами, уровень которых может быть на 95 дБ выше желаемого сигнала. Эта особенность часто снижает стоимость радиоприемника за счет уменьшения требований к фильтрации ПЧ. Кроме того, она позволяет создавать многорежимные радиоприемники с различной шириной канала, что дает возможность задавать ПЧ-фильтр для наибольшей ширины канала.
- Порт SPI программирует множество параметров AD9864, позволяя оптимизировать устройство для любого конкретного применения. К программируемым параметрам относятся коэффициенты деления синтезаторов, ослабление АРУ и время нарастания/спада, уровень принимаемого сигнала, коэффициент децимации, формат выходных данных, аттенюатор 16 дБ и выбранные токи смещения.
- AD9864 выпускается в корпусе LFCSP с 48 выводами и работает от одного источника питания напряжением от 2,7 В до 3,6 В. Типовое энергопотребление составляет 56 мВт, а режим пониженного энергопотребления активируется через последовательный интерфейс.
- Области применения
- Многорежимные узкополосные радиоприемники
- - Аналоговые/цифровые UHF/VHF FDMA-приемники
- - TETRA, APCO25, GSM/EDGE
- Портативные и мобильные радиоизделия
- Терминалы спутниковой связи (SATCOM)
- ### Особенности и преимущества
- Входная частота от 10 МГц до 300 МГц
- Полоса пропускания выходного сигнала от 6,8 кГц до 270 кГц
- Коэффициент шума однополосного сигнала (SSB NF) 7,5 дБ
- Точка пересечения третьего порядка по входу (IIP3) −7,0 дБм
- Диапазон без АРУ до −34 дБм
- Диапазон непрерывной АРУ 12 дБ
- Входной аттенюатор 16 дБ
- Последовательный цифровой выход I/Q основной полосы частот с разрядностью 16 бит (или 24 бита)
- Синтезаторы гетеродина и тактовой частоты дискретизации
- Программируемые коэффициент децимации, формат выходных данных, настройки АРУ и синтезатора
- Входное сопротивление 370 Ом
- Напряжение питания 2,7 В – 3,6 В
- Низкое потребление тока: 17 мА
- Корпус LFCSP с 48 выводами
AD9864 Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Show | |
| Product Lifecycle Status | Active |
