ADCMP605 Analog Devices - - ManyChip Electronics

Image is for your reference only,please check specifications for details

ADCMP605 - Analog Devices
Manufacturer:
Analog Devices
ManyChip's Part#:
MC389493039
Datasheet:
Datasheet 3D Model
Description:
Рельс-к-рельсу, очень быстрый, от 2,5 В до 5,5 В, однополюсный ЛВДС-компаратор в корпусе LSCFP с 12 выводами
Stock Locations:
Availability:
243 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Подробная информация о продукте

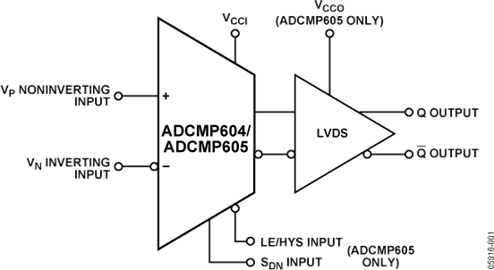

ADCMP604/ADCMP605 — это очень быстрые компараторы, изготовленные на базе запатентованного процесса XFCB2 компании Analog Devices. Эти компараторы отличаются исключительной универсальностью и простотой в использовании. Особенности включают диапазон входных сигналов от VEE − 0,5 В до VCCI + 0,2 В, низкий уровень шума, совместимые с LVDS выходные логические элементы, а также TTL/CMOS логические входы с регулируемой гистерезисом и/или выключаемыми входами.
Устройства обладают задержкой передачи 1,5 нс при случайном дрожании (RJ) в 1 пс в среднем квадратическом значении. Дисперсия перегрузки и скорости изменения уровня сигнала обычно составляет менее 50 пс. Гибкая схема питания позволяет устройствам работать от одного положительного источника питания на 2,5 В и от диапазона входных сигналов от −0,5 В до +2,7 В, а также от положительного источника питания на 5,5 В с диапазоном входных сигналов от −0,5 В до +5,7 В. Разделённые питание и выходные цепи без ограничений по порядку работы для ADCMP605 обеспечивают широкий диапазон входных сигналов при значительно сниженном энергопотреблении.
Выходной блок, совместимый с LVDS, разработан для управления любым стандартным входным сигналом LVDS. Входной блок компаратора обеспечивает надежную защиту от чрезмерной перегрузки входного сигнала, а выходы не меняют фазу при превышении допустимого диапазона входных сигналов. Кроме того, в устройстве предусмотрены функции высокоскоростного логического запоминающего устройства и программируемой гистерезисной характеристики в уникальной опции с одним единственным выводом.
ADCMP604 выпускается в корпусе SC70 с 6 выводами, а ADCMP605 — в корпусе LFCSP с 12 выводами.
*Применение**
Высокоскоростная инструментальная аппаратура
Восстановление тактовых и данных сигналов
Сдвиг или перевод логических уровней
Пульсовая спектроскопия
Высокоскоростные линейные приемники
Обнаружение пороговых значений
Обнаружители пиков и пересечений нулевой точки
Высокоскоростные триггерные схемы
Модуляторы широты импульсов
Токовые/напряжностные генераторы
Автоматическое испытательное оборудование (ATE)
### Особенности и преимущества
Полностью заданный диапазон рабочих напряжений от 2,5 В до 5,5 В при VCCI = 2,5 В до 5,5 В
Входное значение режима общего потенциала от −0,2 В до VCCI + 0,2 В
Низкий уровень глюков, совместимый с LVDS выходной блок
Задержка передачи 1,6 нс
Мощность 37 мВт при 2,5 В
Пин выключения
Однозначный контроль для программируемой гистерезисной характеристики и логического запоминающего устройства
Отказ от питания > 60 дБ
Работа в диапазоне температур от −40 °C до +125 °C

Show

ADCMP605 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
	Show
Product Lifecycle Status	Active
RoHS	RoHS Compliant
