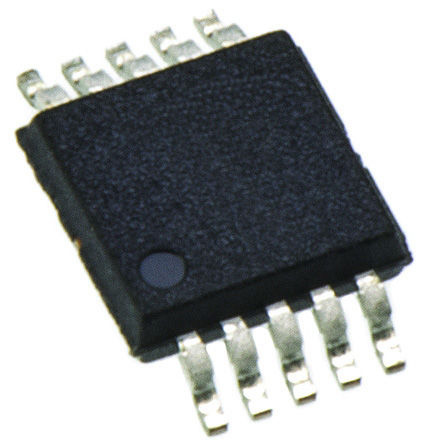

Image is for your reference only,please check specifications for details

TPS54240DGQ - TI
Manufacturer:
TI
ManyChip's Part#:
MC6348000
Category:
DC-DC Converters
Package:
PowerPad-MSOP-10
Datasheet:
Datasheet 3D Model
Description:
Регулятор переключения напряжений 3,5 В до 42 В с входом 2,5 А и частотой переключения 2,5 МГц. Устройство имеет функцию Eco-Mode™. Представляет собой конвертер DC-DC 3,5 В до 42 В с возможностью выбора режима работы “Eco”. Напряжение выходного сигнала составляет от 0,8 В до 39 В при токе 2,5 А. Устройство имеет 10 контактных штифтов и формата HVSSOP EP.
Stock Locations:
Availability:
266 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 7.61

Updated at 31/10/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

TPS54240DGQ – это переключатель напряжений 42 В с током 2,5 А, оснащенный интегрированным MOSFET на высокой стороне диода и функцией Eco-Mode™. Контроль по току обеспечивает простоту внешней компенсации и гибкость выбора компонентов. Режим работы с низким уровнем шумности и пропусканием импульсов позволяет снизить ток питания при отсутствии нагрузки до 138 мкА. Использование выходного вывода “enable” позволяет снизить ток питания при временной неактивности устройства до 1,3 мкА. Функция блокировки из-за недостаточного напряжения задается внутри устройства на уровне 2,5 В; ее можно повысить с помощью выходного вывода “enable”. Регулировка начального напряжения выходного сигнала осуществляется с помощью выходного вывода “slow-start”, который также может использоваться для управления последовательностью переключений. Сигнал “power-good” указывает на то, что напряжение выходного сигнала находится в пределах 94–107% от номинального значения. Широкий диапазон частоты переключений позволяет повысить эффективность и оптимизировать размер внешних компонентов. Функции защиты от перегрузки предотвращают повреждение устройства.
Используется MOSFET на высокой стороне диода с коэффициентом усиления 200 мР.
Высокая эффективность при низких нагрузках с использованием режима Eco-Mode™.
Операционный ток составляет 138 мкА.
Ток питания при временной неактивности составляет 1,3 мкА.
Частота переключений – от 100 кГц до 2,5 МГц.
Устройство синхронизируется с внешним таймингом.
Регулировка процесса начала работы устройства возможна.
Выходные сигналы “UV” и “OV” указывают на наличие сигнала питания.
Напряжение UVLO и его диапазон регулируются.
Внутренний целевой напряжение составляет 0,8 В.
Устройство имеет зеленый цвет и не содержит Sb/Br.
У устройства ограниченный встроенный механизм защиты от электростатического воздействия. Во время хранения или обработки необходимо соединять провода между собой или помещать устройство в проводящий материал, чтобы предотвратить повреждение MOS-диодов из-за электростатического заряда.

Show

TPS54240DGQ Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	10 Pin
Case/Package	PowerPad-MSOP-10
Frequency	2.5 MHz
Number of Outputs	1 Output
Output Voltage	0.8V ~ 39V
Output Current	2.5 A
Number of Channels	1 Channel
Number of Positions	10 Position
Quiescent Current	138 µA
Number of Regulated Outputs	1 Output
Switching Frequency	100kHz ~ 2.5MHz
Input Voltage (Max)	42 V
Input Voltage (Min)	3.5 V
Output Voltage (Max)	39 V
Output Voltage (Min)	800 mV
Output Current (Max)	2.5 A
Operating Temperature (Max)	150 ℃
Operating Temperature (Min)	-40 ℃
Supply Voltage	3.5 V
Input Voltage	3.5V ~ 42V
	Show
Size-Length	3.1 mm
Size-Width	3.1 mm
Size-Height	0.95 mm
Operating Temperature	-40℃ ~ 150℃
Product Lifecycle Status	Active
Packaging	Cut Tape (CT)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
REACH SVHC Compliance	No SVHC
REACH SVHC Compliance Edition	2015/06/15
