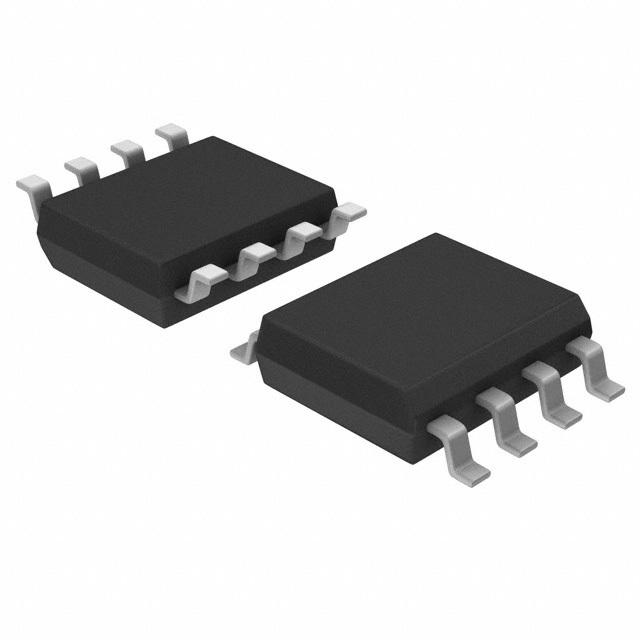

- UCC28180D - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC2223238
-
Category:Battery Management
-
Package:SOIC-8
-
Datasheet:Datasheet 3D Model
-
Description:TEXAS INSTRUMENTS UCC28180D – контроллер для коррекции коэффициента мощности (PFC), с напряжением питания от 10,1 ВDC до 21 ВDC и током 7 мА. Используется в режиме непрерывного управления для достижения высокого коэффициента мощности, низкой искаженности тока и отличной регулировки напряжения у преобразователей переменного тока в постоянный. Контроллер подходит для использования в универсальных системах с входным сигналом переменного тока, мощностью от 100 Вт до нескольких кВт. Частота коммутации может программироваться в диапазоне от 18 до 250 кГц, что позволяет использовать как печатные MOSFET-транзисторы, так и IGBT-транзисторы. Интегрированный выход для управления напряжением тока в момент накопления 1,5 и 2 А (SRC-SNK), с внутренним ограничением напряжения до 15,2 В (типичное значение), обеспечивает быстрое включение/выключение и легкое управление внешними переключателями мощности без необходимости использования буферных схем. С помощью регулировки тока по среднему значению времени прохождения проводника достигается низкая искаженность тока входного сигнала, что позволяет уменьшить количество внешних компонентов. * Устройству предусмотрены специальные схемы для управления током для низкого уровня искажений тока. * Снижен порог обнаружения тока. * Регулировка тока по среднему значению времени прохождения проводника. * Защита от перегрузки током и ограничение пикового тока за каждый цикл. * Защита от перенапряжения выходного сигнала с использованием механизма восстановления после перепадов напряжения. * Схемы для уменьшения звукового шума. * Улучшение динамической реакции при условиях перенапряжения и недостаточного напряжения выходного сигнала. * Режим работы без нагрузки для регулировки напряжения. * Продукт серии „Зеленый“; отсутствиеSb/Br в составе устройства. Устройство имеет ограниченную встроенную защиту от электростатического разрушения MOS-гателей. Во время хранения или обработки провода должны быть соединены вместе, а устройство помещать в проводящую пену для предотвращения электростатических повреждений.
-
Stock Locations:
-
Availability:230 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 1.4
Updated at 01/11/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- UCC28180D — это 8-контактный активный контроллер коррекции коэффициента мощности (PFC), работающий в режиме непрерывного проводимости (CCM) для достижения высокого коэффициента мощности, низкого искажения тока и отличной регулировки напряжения в повышающих преобразователях на входе переменного тока в постоянный. Этот контроллер подходит для универсальных систем с входным напряжением переменного тока, работающих в диапазоне от 100 Вт до нескольких киловатт, с программируемой частотой переключения в пределах от 18 до 250 кГц, что позволяет удобно использовать как полевые МОП-транзисторы, так и IGBT-переключатели. Интегрированный выход для управления затвором с пиковым напряжением 1,5 и 2 А (SRC-SNK), зафиксированный внутри при 15,2 В (типовое значение), обеспечивает быстрый включатель, выключатель и простое управление внешними силовыми переключателями без необходимости использования буферных цепей. Благодаря использованию среднекорректирующего токового контроля для формирования волнового профиля входного тока достигается низкое искажение, при этом отсутствует необходимость в датчике линии питания, что снижает количество внешних компонентов.
- Откорректированные цепи токового контура для снижения искажения тока iTHD
- Уменьшенный порог датчика тока
- Среднекорректирующий токовый контроль
- Защита от сверхтоков и защита от пиковых токов по циклам
- Защита от перенапряжения на выходе с гистерезисным восстановлением
- Схема минимизации шумов в звуковом диапазоне, обнаружение в открытом режиме
- Улучшение динамического отклика при перенапряжении и понижении напряжения на выходе
- Режим буста для регулировки при отсутствии нагрузки
- Зеленый продукт, без Sb/Br
- Устройство оснащено ограниченной встроенной защитой от ЭСП, при хранении или обращении провода должны быть соединены короткими замыканиями или устройство должно быть помещено в проводящую пену для предотвращения электростатических повреждений затворов МОП-транзисторов.
UCC28180D Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 8 Pin |
| Case/Package | SOIC-8 |
| Frequency | 250 kHz |
| Supply Voltage (DC) | 10.1V (min) |
| Number of Positions | 8 Position |
| Switching Frequency | 18kHz ~ 250kHz |
| Duty Cycle | 96.5 % |
| Maximum Duty Cycle | 98 % |
| Operating Temperature (Max) | 125 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 21 V |
| Supply Voltage (Max) | 21 VDC |
| Supply Voltage (Min) | 10.1 VDC |
| Show | |
| Operating Temperature | -40℃ ~ 125℃ |
| Product Lifecycle Status | Active |
| Packaging | Tube |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2015/06/15 |
| ECCN Code | EAR99 |
