TCA9546ADR TI - Logic Controller, Logic IC

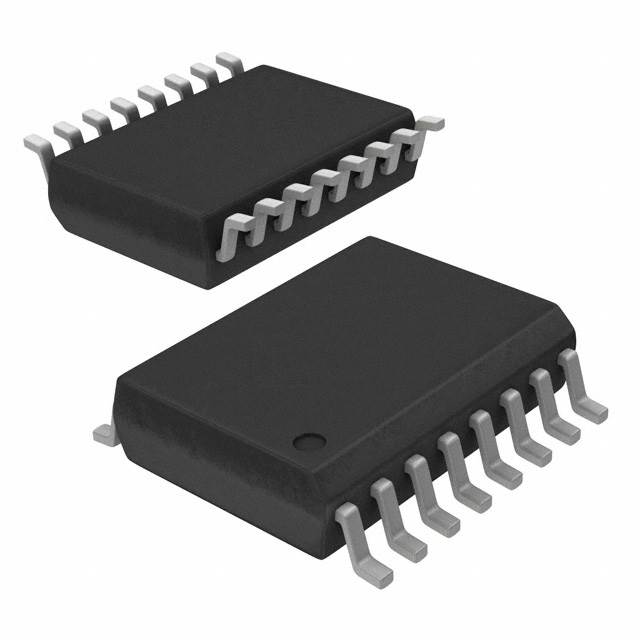

Image is for your reference only,please check specifications for details

TCA9546ADR - TI
Manufacturer:
TI
ManyChip's Part#:
MC40140521
Category:
Logic Controller, Logic IC
Package:
SOIC-16
Datasheet:
Datasheet 3D Model
Description:
1.65 В – 5.5 В, 4-канальный коммутатор I2C и SMBus с функцией сброса, 16-SOIC, от -40°C до 85°C
Stock Locations:
Availability:
275 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 1.19

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

TCA9546A представляет собой четырехканальный двунаправленный коммутирующий переключатель, управляемый по шине I2C. Восходящая пара SCL/SDA разветвляется на четыре нисходящие пары (каналы). Любой отдельный канал SCn/SDn или комбинация каналов может быть выбрана в зависимости от содержимого программируемого регистра управления.
Вход сброса с активным низким уровнем (RESET) позволяет TCA9546A восстановиться в ситуации, когда одна из нисходящих шин I2C застревает в низком состоянии. Перевод RESET в низкое состояние сбрасывает конечный автомат I2C и приводит к отключению всех каналов, как и внутренняя функция сброса при включении питания.
Проходные ключи коммутаторов выполнены таким образом, что вывод VCC может использоваться для ограничения максимального высокого уровня напряжения, пропускаемого TCA9546A. Это позволяет использовать разные напряжения шины на каждой паре, благодаря чему компоненты с напряжением 1,8 В, 2,5 В или 3,3 В могут обмениваться данными с компонентами на 5 В без дополнительной защиты. Внешние подтягивающие резисторы подтягивают шину до нужного уровня напряжения для каждого канала. Все выводы ввода/вывода допускают напряжение до 5,5 В.

Show

TCA9546ADR Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Mounting Style	Surface Mount
Number of Pins	16 Pin
Case/Package	SOIC-16
Number of Outputs	4 Output
Number of Channels	4 Channel
Propagation Delay Max (tpd)	1.00 ns
Power Dissipation	0.4 W
Number of Inputs	4 Input
Operating Temperature (Max)	85 ℃
Operating Temperature (Min)	-40 ℃
Power Dissipation (Max)	400 mW
Supply Voltage	1.65V ~ 5.5V
	Show
Operating Temperature	-40℃ ~ 85℃
Product Lifecycle Status	Active
Packaging	Tape & Reel (TR)
RoHS	RoHS Compliant
Lead-Free Status	Lead Free
ECCN Code	EAR99
