LPC2468FET208 NXP - - ManyChip Electronics

Image is for your reference only,please check specifications for details

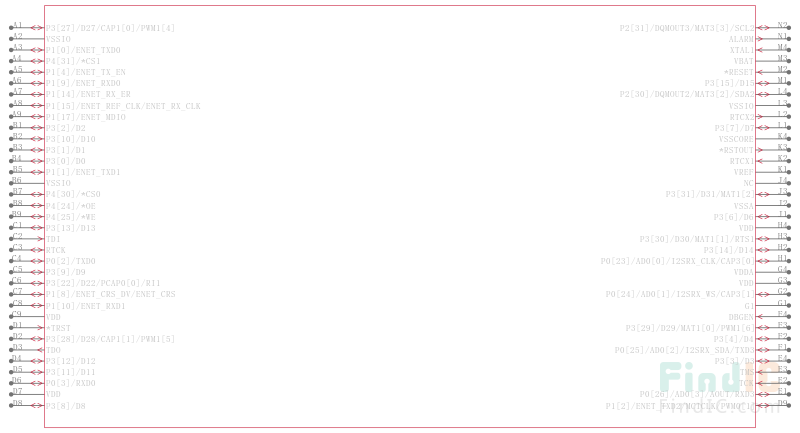

LPC2468FET208 - NXP
Manufacturer:
NXP
ManyChip's Part#:
MC321618972
Package:
TFBGA-208
Datasheet:
Datasheet 3D Model
Description:
Однокристальный 16/32-разрядный микроконтроллер; 512 КБ флэш-памяти, Ethernet, CAN, ISP/IAP, USB 2.0 устройство/хост/OTG, интерфейс внешней памяти
Stock Locations:
Availability:
224 pcs In Stock
MOQ:
1 pcs
Unit Price:
$ 0

Updated at 16/09/2026 10:30:15(UTC+8)

Certifications

ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.

Description

Обзор
Компания NXP® Semiconductors разработала микроконтроллер LPC2468 на базе 16/32-разрядного ядра ARM7TDMI-S с интерфейсами отладки в реальном времени, включающими JTAG и встроенную трассировку. LPC2468 имеет 512 КБ встроенной высокоскоростной флэш-памяти. Эта флэш-память оснащена специальным 128-разрядным интерфейсом памяти и ускорительной архитектурой, позволяющей процессору выполнять последовательные инструкции из флэш-памяти на максимальной тактовой частоте системы 72 МГц. Данная функция доступна только в семействе микроконтроллеров LPC2000 ARM. LPC2468 может выполнять как 32-разрядные инструкции ARM, так и 16-разрядные инструкции Thumb. Поддержка двух наборов команд позволяет инженерам оптимизировать приложение для производительности или размера кода на уровне подпрограмм. При выполнении инструкций в состоянии Thumb размер кода может сократиться более чем на 30 % с незначительной потерей производительности, тогда как выполнение инструкций в состоянии ARM обеспечивает максимальную производительность ядра.
Микроконтроллер LPC2468 идеально подходит для многоцелевых коммуникационных приложений. Он включает контроллер доступа к среде Ethernet 10/100 (MAC), контроллер USB полной скорости устройство/хост/OTG с 4 КБ ОЗУ конечных точек, четыре UART, два канала Controller Area Network (CAN), интерфейс SPI, два синхронных последовательных порта (SSP), три интерфейса I²C и интерфейс I²S. Вспомогательные компоненты для этого набора последовательных интерфейсов: встроенный высокоточный внутренний генератор на 4 МГц, 98 КБ общей ОЗУ, состоящей из 64 КБ локальной SRAM, 16 КБ SRAM для Ethernet, 16 КБ SRAM для общего назначения DMA, 2 КБ SRAM с питанием от батареи, и контроллер внешней памяти (EMC). Эти функции делают устройство оптимально подходящим для коммуникационных шлюзов и преобразователей протоколов. Дополняют множество контроллеров последовательной связи, универсальные возможности тактирования и функции памяти различные 32-разрядные таймеры, улучшенный 10-разрядный АЦП, 10-разрядный ЦАП, два модуля ШИМ, четыре внешних вывода прерывания и до 160 быстрых линий GPIO. LPC2468 подключает 64 вывода GPIO к аппаратному векторному контроллеру прерываний (VIC), что позволяет этим внешним входам генерировать прерывания по фронту. Все эти функции делают LPC2468 особенно подходящим для промышленного контроля и медицинских систем.
Подробнее/Свернуть
## Особенности
* Процессор ARM7TDMI-S, работающий на частоте до 72 МГц.
* 512 КБ встроенной флэш-памяти программ с возможностями внутрисистемного программирования (ISP) и внутриприкладного программирования (IAP). Флэш-память программ находится на локальной шине ARM для высокопроизводительного доступа ЦП.
* 98 КБ встроенной SRAM включает:
* 64 КБ SRAM на локальной шине ARM для высокопроизводительного доступа ЦП.
* 16 КБ SRAM для интерфейса Ethernet. Также может использоваться как SRAM общего назначения.
* 16 КБ SRAM для использования DMA общего назначения, также доступная через USB.
* 2 КБ SRAM для хранения данных с питанием от домена питания часов реального времени (RTC).
* Двойная система шин Advanced High-performance Bus (AHB) позволяет одновременно выполнять DMA Ethernet, DMA USB и выполнение программ из встроенной флэш-памяти без конфликтов.
* EMC обеспечивает поддержку асинхронных статических запоминающих устройств, таких как RAM, ROM и флэш-память, а также динамических запоминающих устройств, таких как SDRAM с одинарной скоростью передачи данных.
* Усовершенствованный векторный контроллер прерываний (VIC), поддерживающий до 32 векторизованных прерываний.
* Контроллер DMA общего назначения (GPDMA) на AHB, который может использоваться с SSP, I²S-шиной и интерфейсом SD/MMC, а также для передачи из памяти в память.
* Последовательные интерфейсы:
* Ethernet MAC с интерфейсом MII/RMII и соответствующим контроллером DMA. Эти функции находятся на независимой шине AHB.
* Контроллер USB 2.0 полной скорости с двумя портами устройство/хост/OTG с встроенным PHY и соответствующим контроллером DMA.
* Четыре UART с дробным формированием скорости передачи, один с управлением модемом ввод/вывод, один с поддержкой IrDA, все с FIFO.
* Контроллер CAN с двумя каналами.
* Контроллер SPI.
* Два контроллера SSP с FIFO и возможностями мультипротокольной работы. Один является альтернативой порту SPI, разделяя его прерывание. SSP могут использоваться с контроллером GPDMA.
* Три интерфейса I²C-шины (один с открытым стоком и два со стандартными выводами порта).
* Интерфейс I²S (Inter-IC Sound) для цифрового ввода или вывода звука. Может использоваться с GPDMA.
* Другие периферийные устройства:
* Интерфейс карт памяти SD/MMC.
* 160 выводов общего назначения ввода/вывода с конфигурируемыми подтягивающими/стягивающими резисторами.
* 10-разрядный АЦП с мультиплексированием входов на 8 выводах.
* 10-разрядный ЦАП.
* Четыре таймера/счетчика общего назначения с 8 входами захвата и 10 выходами сравнения. Каждый блок таймера имеет внешний вход счета.
* Два блока ШИМ/таймера с поддержкой трехфазного управления двигателем. Каждый ШИМ имеет внешние входы счета.
* RTC с отдельным доменом питания. Источником тактового сигнала может быть генератор RTC или тактовая частота APB.
* 2 КБ SRAM с питанием от вывода питания RTC, что позволяет хранить данные при отключении питания остальной части микросхемы.
* Сторожевой таймер (WDT). WDT может тактироваться от внутреннего RC-генератора, генератора RTC или тактовой частоты APB.
* Стандартный интерфейс тестирования/отладки ARM для совместимости с существующими инструментами.
* Модуль эмуляции трассировки поддерживает трассировку в реальном времени.
* Одно питание 3,3 В (от 3,0 В до 3,6 В).
* Четыре режима пониженного энергопотребления: холостой ход, сон, отключение питания и глубокое отключение питания.
* Четыре внешних входа прерывания, конфигурируемые как чувствительные к уровню или фронту. Все выводы порта 0 и порта 2 могут использоваться как источники прерываний по фронту.
* Пробуждение процессора из режима отключения питания по любому прерыванию, способному работать в режиме отключения питания (включает внешние прерывания, прерывание RTC, активность USB, прерывание пробуждения Ethernet, активность шины CAN, прерывание по выводу порта 0/2).
* Два независимых домена питания позволяют точно настраивать энергопотребление в зависимости от требуемых функций.
* Каждое периферийное устройство имеет свой собственный делитель тактовой частоты для дополнительной экономии энергии. Эти делители помогают снизить активную мощность на 20–30 %.
* Детектор пониженного напряжения с отдельными порогами для прерывания и принудительного сброса.
* Встроенный сброс при включении питания.
* Встроенный кварцевый генератор с рабочим диапазоном от 1 МГц до 25 МГц.
* Внутренний RC-генератор на 4 МГц с точностью до 1 %, который может опционально использоваться как системный тактовый сигнал. При использовании в качестве тактового сигнала ЦП не позволяет работать CAN и USB.
* Встроенная ФАПЧ позволяет работать ЦП на максимальной частоте без необходимости в высокочастотном кварце. Может работать от основного генератора, внутреннего RC-генератора или генератора RTC.
* Сканирование границ для упрощения тестирования плат.
* Универсальные функции выбора выводов позволяют больше возможностей для использования встроенных периферийных функций.
## Целевые приложения
* Промышленное управление
* Медицинские системы
* Преобразователь протоколов
* Связь
## Особенности

Show

LPC2468FET208 Specifications

Attribute	Attribute Value

Datasheet	Datasheet
3D Model	3D Model
Case/Package	TFBGA-208
	Show
Product Lifecycle Status	Unknown
RoHS	RoHS Compliant
