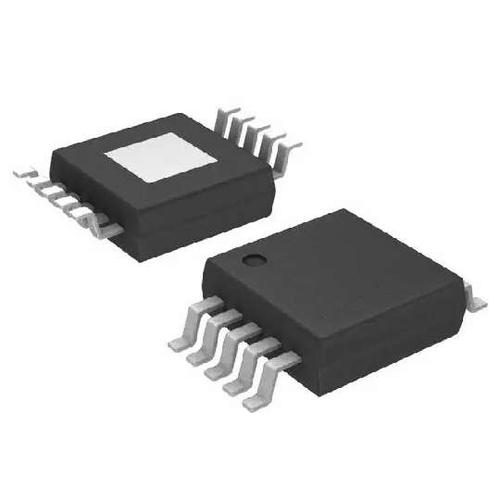

Image is for your reference only,please check specifications for details
- TPS40009DGQ - TI
-
Manufacturer:TI
-
ManyChip's Part#:MC32901115
-
Category:Voltage Regulators
-
Package:PowerPad-MSOP-10
-
Datasheet:Datasheet 3D Model
-
Description:Контроллер DC-DC (внешний коммутатор), низкий входной уровень (2,25 В–5,5 В), частота 600 кГц, синхронный буст-контроллер, источник/поглотитель, предварительная настройка работы. DC DC контроллер с одним выходом, синхронный понижатель, входной уровень 2,25 В–5,5 В, 10-контактный корпус HVSSOP EP Tube
-
Stock Locations:
-
Availability:269 pcs In Stock
-
MOQ:1 pcs
-
Unit Price:$ 2.24
Updated at 31/10/2026 10:30:15(UTC+8)
Certifications
ManyChip is committed to product quality and safety with ISO 9001, ISO 13485, ISO 45001, UL, RoHS, CQC and REACH certifications.
Description
- Технология TPS40009DGQ — это буст-контроллер для низковольтных неизолированных синхронных буст-регуляторов. Он управляет N-канальным МОП-транзистором для первичного буст-переключателя и N-канальным МОП-транзистором для синхронного выпрямительного переключателя, что позволяет добиться очень высокой эффективности преобразования энергии. Кроме того, устройство контролирует задержки от выключения основного переключателя до включения выпрямителя и от выключения выпрямителя до включения основного переключателя таким образом, чтобы минимизировать потери на диодах (как при проводимости, так и при восстановлении) в синхронном выпрямителе благодаря фирменной технологии TI «Predictive Gate Drive™». Уменьшение этих потерь является значительным и повышает эффективность. При заданном уровне мощности преобразователя можно использовать более маленькие FET, а также снизить или даже исключить систему теплоотвода. Порог ограничения тока регулируется с помощью одного подключенного резистора. Контроллеры TPS4000x реализуют функцию мягкого стартаКонтрольная система. Время запуска устанавливается с помощью одного внешнего конденсатора, подключенного к контакту SS/SD.
- Внутренний резервный источник напряжения 0,7 В с погрешностью 1%
- Новые N-канальные МОП-транзисторы с технологией Predictive Gate Drive™ для повышения эффективности
- Внешне регулируемый мягкий старт и предел тока
- Контроль по режиму напряжения с фиксированной частотой
- Источник/поглотитель с предварительной настройкой напряжения VOUT
- Встроенный буферный диод; контакт SS/SD также используется для отключения устройства
- Экологически чистый продукт, без Sb/Br
TPS40009DGQ Specifications
| Attribute | Attribute Value |
|---|---|
| Datasheet | Datasheet |
| 3D Model | 3D Model |
| Mounting Style | Surface Mount |
| Number of Pins | 10 Pin |
| Case/Package | PowerPad-MSOP-10 |
| Frequency | 600 kHz |
| Supply Voltage (DC) | 2.25V (min) |
| Number of Outputs | 1 Output |
| Input Voltage (DC) | 5.00 V |
| Output Voltage | 0.7V ~ 4V |
| Output Current | 15.0 A |
| Number of Positions | 10 Position |
| Quiescent Current | 1.50 mA |
| Number of Regulated Outputs | 1 Output |
| Switching Frequency | 700 kHz |
| Thermal Shutdown | Yes |
| Topology | Buck |
| Duty Cycle | 93 % |
| Input Voltage (Max) | 5.5 V |
| Input Voltage (Min) | 2.25 V |
| Maximum Duty Cycle | 93 % |
| Operating Temperature (Max) | 85 ℃ |
| Operating Temperature (Min) | -40 ℃ |
| Supply Voltage | 2.25V ~ 5.5V |
| Supply Voltage (Max) | 5.5 V |
| Supply Voltage (Min) | 2.25 V |
| Input Voltage | 2.25V ~ 5.5V |
| Show | |
| Operating Temperature | -40℃ ~ 85℃ (TA) |
| Product Lifecycle Status | Active |
| Packaging | Cut Tape (CT) |
| RoHS | RoHS Compliant |
| Lead-Free Status | Lead Free |
| REACH SVHC Compliance | No SVHC |
| REACH SVHC Compliance Edition | 2018/06/27 |
